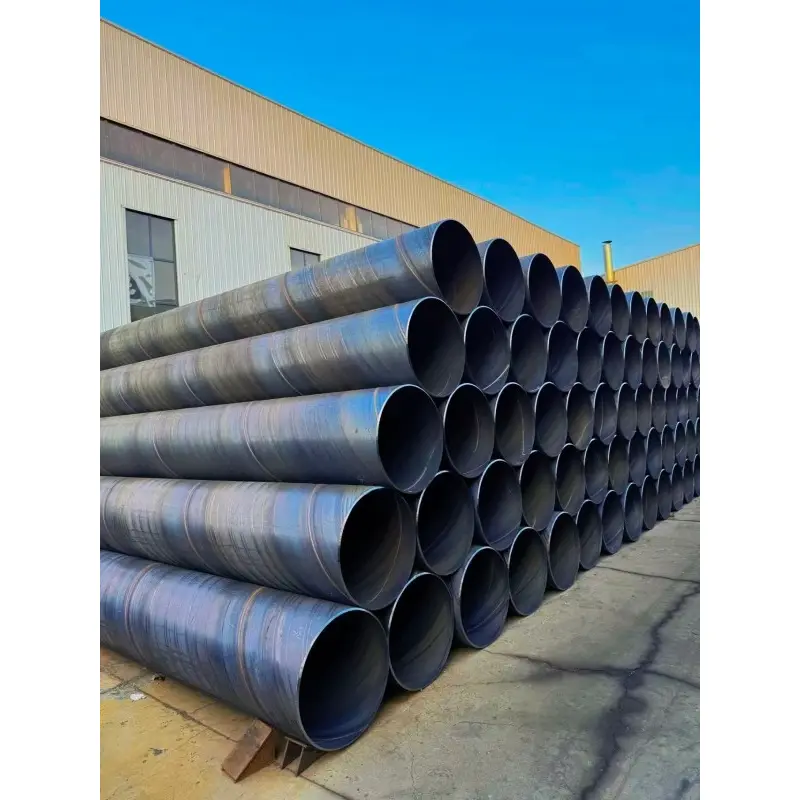

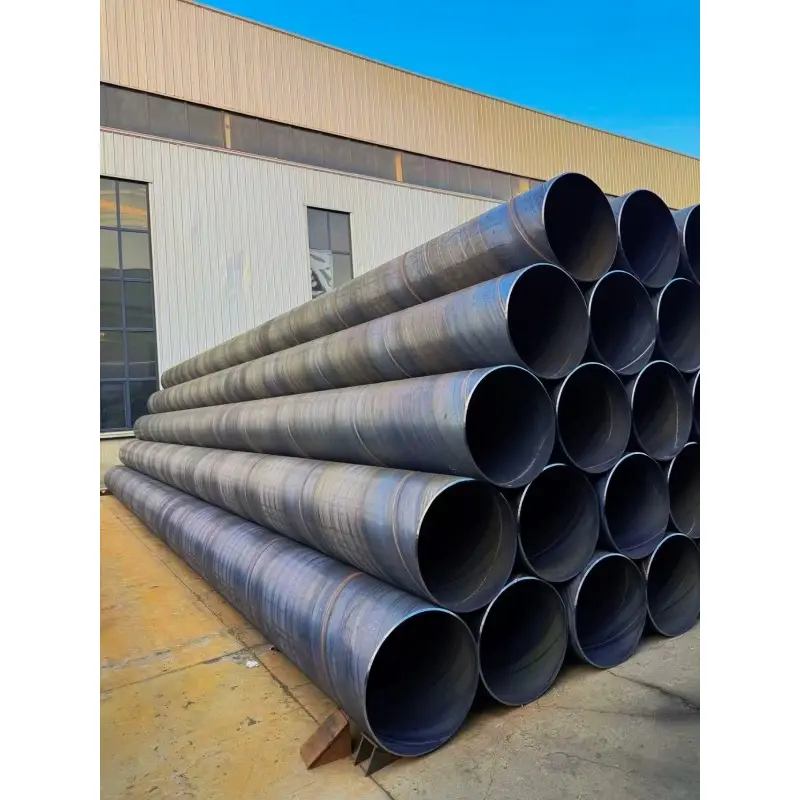

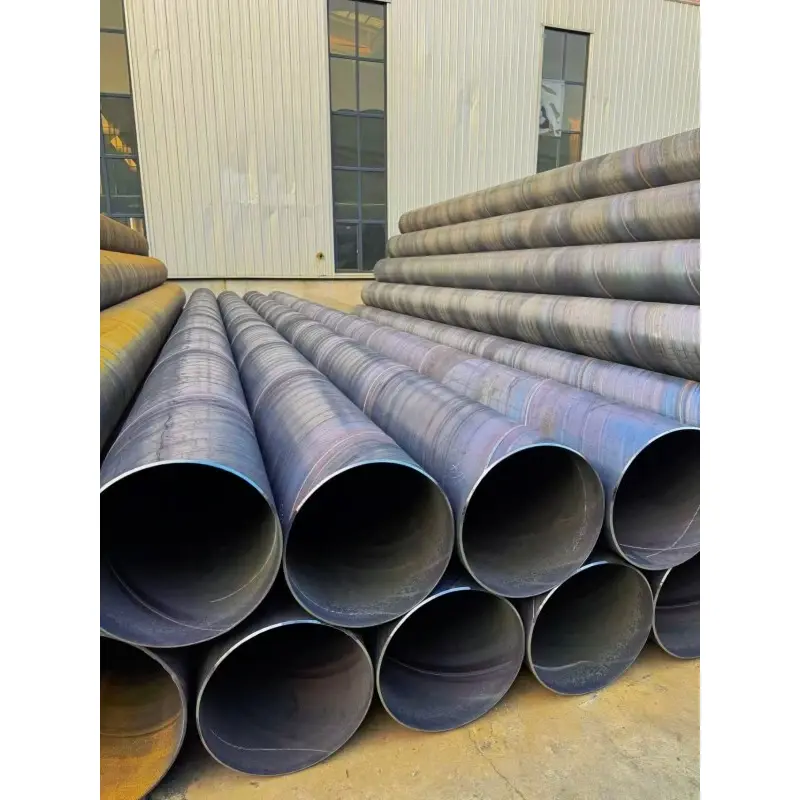

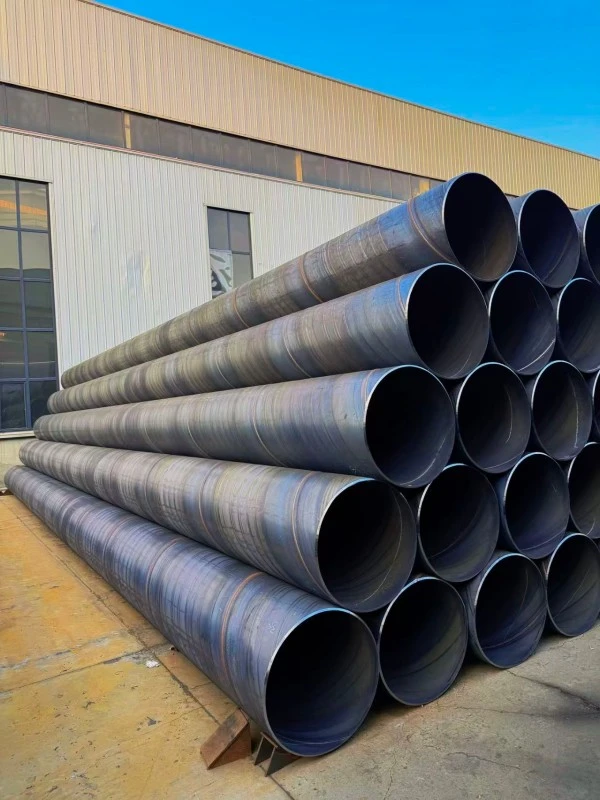

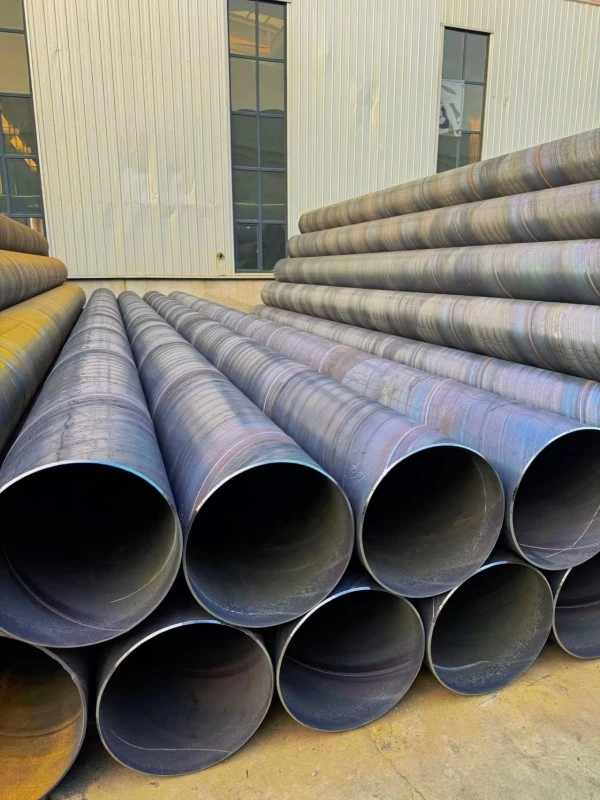

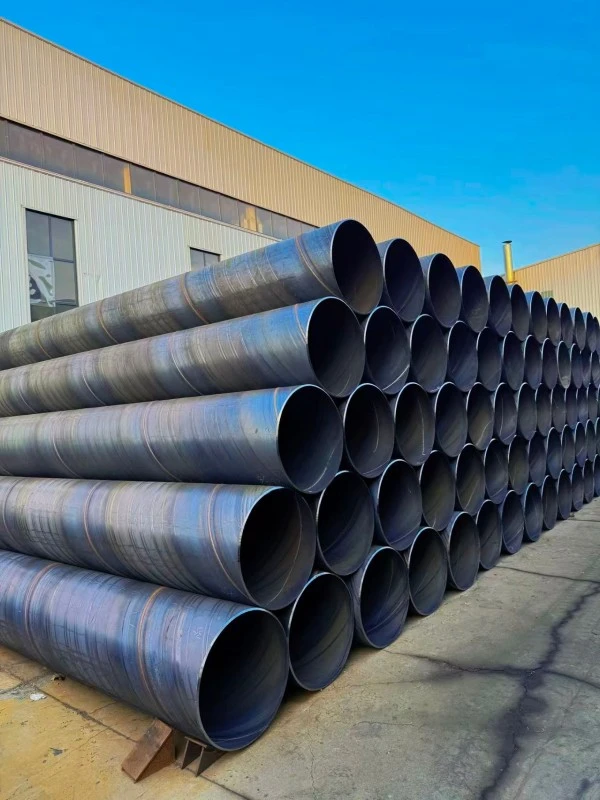

मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप

कच्चा माल म्हणून हॉट रोल्ड स्टीलच्या पट्ट्या वापरून मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप तयार केला जातो. सतत सर्पिल फॉर्मिंग, अंतर्गत आणि बाह्य दुहेरी बाजूंनी बुडलेल्या चाप वेल्डिंग, नॉन-डिस्ट्रक्टिव्ह टेस्टिंग आणि हायड्रॉलिक प्रेशर टेस्टिंगद्वारे, स्टीलच्या पट्टीचे मोठ्या व्यासाच्या वेल्डेड स्टील पाईपमध्ये रूपांतर होते.

उत्पादन मुख्यतः मोठ्या वाहतूक क्षमता, लांब-अंतराच्या पाइपलाइनची स्थापना आणि मोठ्या व्यासाचे संरचनात्मक अनुप्रयोग आवश्यक असलेल्या प्रकल्पांसाठी डिझाइन केलेले आहे.

स्टील पाईप उद्योगात, बाह्य व्यास ≥820mm (DN800) हा सामान्यतः मोठा व्यास मानला जातो. φ1420mm आणि त्याहून अधिक व्यासाचे पाईप्सचे सामान्यतः अल्ट्रा-लार्ज व्यासाचे स्टील पाईप्स म्हणून वर्गीकरण केले जाते.

मोठ्या व्यासाच्या SSAW स्टील पाईपच्या प्रमुख वैशिष्ट्यांमध्ये मोठ्या व्यासाची उत्पादन क्षमता, संतुलित ताण वितरण, मजबूत विकृती प्रतिरोध, उच्च वाहतूक कार्यक्षमता आणि मोठ्या प्रमाणात अभियांत्रिकी प्रकल्पांसाठी उपयुक्तता यांचा समावेश होतो.

तांत्रिक तपशील

मोठ्या व्यासाच्या SSAW स्टील पाईपचे फायदे

1. उत्कृष्ट अल्ट्रा-लार्ज व्यास उत्पादन क्षमता

लार्ज डायमीटर स्पायरल वेल्डेड स्टील पाईपचा सर्वात मोठा फायदा म्हणजे सर्पिल वेल्डिंग तंत्रज्ञानाद्वारे मोठ्या व्यासाचे उत्पादन साध्य करण्याची क्षमता.

सीमलेस स्टील पाईप्स आणि काही स्ट्रेट सीम वेल्डेड पाईप्सच्या तुलनेत, सर्पिल वेल्डेड स्टील पाईपचे उत्पादन व्यास मर्यादांद्वारे कमी प्रतिबंधित आहे. हे φ3000mm पेक्षा जास्त पाईप्सचे स्थिर उत्पादन साध्य करू शकते, ज्यामुळे ते मोठ्या प्रमाणात पाणी प्रेषण, नगरपालिका पाइपलाइन नेटवर्क आणि औद्योगिक प्रकल्पांसाठी एक आदर्श पर्याय बनते.

ZHONGTIAN प्रकल्पाच्या गरजेनुसार सानुकूलित मोठ्या व्यासाचे स्टील पाईप सोल्यूशन्स प्रदान करते, ज्यामध्ये व्यास, भिंतीची जाडी, मटेरियल ग्रेड आणि कोटिंग पर्याय समाविष्ट आहेत.

2. मोठ्या प्रवाह प्रणालीसाठी उच्च वाहतूक कार्यक्षमता

मोठ्या व्यासाची पाइपलाइन प्रणाली सहसा मोठ्या प्रमाणात पाणी, वायू किंवा औद्योगिक द्रव वाहून नेण्यासाठी तयार केली जाते.

मोठ्या व्यासाचा SSAW स्टील पाईप मोठे अंतर्गत प्रवाह क्षेत्र प्रदान करते, प्रवाह प्रतिरोधकता कमी करते आणि वाहतूक कार्यक्षमता सुधारते. लांब-अंतराच्या ट्रान्समिशन प्रकल्पांसाठी, पाईपचा व्यास वाढल्याने आवश्यक समांतर पाइपलाइनची संख्या कमी होऊ शकते आणि एकूणच अभियांत्रिकी गुंतवणूक इष्टतम होऊ शकते.

3. जटिल परिस्थितीत स्थिर संरचनात्मक कार्यप्रदर्शन

मोठ्या व्यासाच्या पाइपलाइनला सेवेदरम्यान बाह्य दाब, मातीची हालचाल आणि इंस्टॉलेशनचा ताण येऊ शकतो.

सर्पिल वेल्डेड स्ट्रक्चर पाईप बॉडीवर समान रीतीने तणाव वितरीत करण्यात मदत करते, विकृती, फाउंडेशन सेटलमेंट आणि बाह्य भार यांच्या विरूद्ध प्रतिकार सुधारते. यामुळे मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप पुरलेल्या पाइपलाइन आणि जटिल भूवैज्ञानिक वातावरणासाठी योग्य बनतो.

4. कमी फील्ड वेल्डिंग आणि जलद बांधकाम

लांब-अंतराच्या पाइपलाइन प्रकल्पांसाठी, फील्ड जोड्यांची संख्या थेट बांधकाम कार्यक्षमता आणि ऑपरेटिंग विश्वसनीयता प्रभावित करते.

मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप प्रकल्पाच्या आवश्यकतेनुसार उपलब्ध सानुकूलित लांबीसह, सामान्यतः 12 मीटर लांबीच्या मानक लांबीमध्ये पुरवला जाऊ शकतो. लांब पाईप विभाग फील्ड वेल्डिंग पॉइंट कमी करतात, बांधकाम कालावधी कमी करतात आणि संभाव्य गळतीचे धोके कमी करतात.

5. मोठ्या प्रकल्पांसाठी उत्तम आर्थिक कामगिरी

मोठ्या व्यासाच्या अभियांत्रिकी प्रकल्पांना साहित्याचा खर्च, वाहतूक खर्च आणि प्रतिष्ठापन कार्यक्षमता यांचा सर्वसमावेशक विचार करावा लागतो.

मोठ्या व्यासाचे सीमलेस स्टील पाईप्स आणि काही सरळ सीम पाईप्सच्या तुलनेत, मोठ्या व्यासाचा SSAW स्टील पाईप आवश्यक यांत्रिक कार्यप्रदर्शन राखून अधिक चांगल्या किमतीची कामगिरी प्रदान करते, ज्यामुळे मोठ्या पायाभूत सुविधा प्रकल्पांसाठी त्याची निवड केली जाते.

6. लवचिक साहित्य आणि भिंतीच्या जाडीची निवड

वेगवेगळ्या अभियांत्रिकी वातावरणात वेगवेगळ्या पाईप कार्यप्रदर्शन स्तरांची आवश्यकता असते.

ZHONGTIAN मोठ्या व्यासाच्या सर्पिल वेल्डेड स्टील पाईपचा पुरवठा करू शकते भिन्न सामग्री ग्रेड आणि भिंतीच्या जाडीच्या संयोजनासह, ज्यामुळे ग्राहकांना दबाव आवश्यकता, मातीची परिस्थिती, वाहतूक माध्यम आणि सेवा वातावरणानुसार योग्य उपाय निवडता येतात.

मुख्य अनुप्रयोग

1. मोठे महानगरपालिका पाइपलाइन नेटवर्क

मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप शहरी पाणीपुरवठा प्रणाली, ड्रेनेज ट्रंक पाइपलाइन, सांडपाणी वाहतूक नेटवर्क, पावसाचे पाणी संकलन प्रणाली आणि शहरी जल हस्तांतरण प्रकल्पांमध्ये मोठ्या प्रमाणावर वापरले जाते.

त्याची मोठी प्रवाह क्षमता आणि किफायतशीर बांधकाम वैशिष्ट्ये दीर्घकालीन ऑपरेशन आणि स्थिर कामगिरी आवश्यक असलेल्या महानगरपालिका पायाभूत सुविधा प्रकल्पांसाठी योग्य बनवतात.

2. जलसंधारण आणि हायड्रोलिक अभियांत्रिकी

मोठ्या प्रमाणात जलसंधारण प्रकल्पांना उच्च वाहतूक क्षमता आणि विश्वसनीय संरचनात्मक कार्यक्षमतेसह पाइपलाइनची आवश्यकता असते.

मोठ्या व्यासाचा SSAW स्टील पाईप सामान्यतः जलाशय जोडणी पाइपलाइन, पंपिंग स्टेशन प्रेशर पाइपलाइन, पूर नियंत्रण प्रणाली, नदी क्रॉसिंग पाइपलाइन आणि मोठ्या पाणी वळवण्याच्या प्रकल्पांमध्ये वापरला जातो.

3. तेल आणि वायू लांब-अंतर वाहतूक

कच्च्या तेलासाठी, नैसर्गिक वायूसाठी, शुद्ध तेलाची वाहतूक आणि ऑइलफिल्ड गॅदरिंग सिस्टीमसाठी, मोठ्या व्यासाच्या पाइपलाइन वाहतुकीची कार्यक्षमता सुधारण्यास मदत करतात.

प्रोजेक्ट प्रेशर आवश्यकता आणि आंतरराष्ट्रीय पाइपलाइन मानकांनुसार, L245, L360, X52, X60, आणि X70 सारखी सामग्री विविध पाइपलाइन परिस्थिती पूर्ण करण्यासाठी निवडली जाऊ शकते.

4. मोठ्या व्यासाचा पाइल फाउंडेशन आणि सपोर्ट इंजिनिअरिंग

त्याच्या मोठ्या आकारमानामुळे आणि संरचनात्मक स्थिरतेमुळे, मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईपचा वापर ब्रिज फाउंडेशन, बंदर बांधणी, उंच इमारती, मोठ्या व्यासाच्या ढिगाऱ्यांचे आवरण आणि तात्पुरत्या सपोर्ट स्ट्रक्चर्समध्ये केला जाऊ शकतो.

हे विश्वसनीय समर्थन क्षमता प्रदान करते आणि मोठ्या व्यासाच्या पायाभूत घटकांची आवश्यकता असलेल्या प्रकल्पांसाठी योग्य आहे.

5. औद्योगिक वायुवीजन आणि प्रक्रिया पाइपलाइन

मोठ्या व्यासाच्या सर्पिल वेल्डेड पाईप्सचा वापर औद्योगिक वायुवीजन प्रणाली, धूळ काढण्याची पाइपलाइन, पॉवर प्लांट कूलिंग वॉटर सिस्टम, रासायनिक वनस्पती अभिसरण पाइपलाइन आणि औद्योगिक प्रक्रिया वाहतूक प्रणालींमध्ये देखील केला जातो.

मोठ्या व्यासाची रचना वाहतूक क्षमता सुधारण्यास मदत करते आणि कार्यक्षम औद्योगिक कार्यास समर्थन देते.

6. भूमिगत उपयुक्तता कॉरिडॉर आणि बोगदे प्रकल्प

भूमिगत अभियांत्रिकीमध्ये, मोठ्या व्यासाचा SSAW स्टील पाईप सर्वसमावेशक उपयोगिता कॉरिडॉर, टनेल पाइपलाइन प्रणाली आणि भूमिगत वाहतूक अनुप्रयोगांसाठी वापरला जाऊ शकतो.

त्याची मोठ्या व्यासाची क्षमता पाइपलाइन एकात्मता सुधारण्यास आणि भूमिगत जागेच्या वापरास अनुकूल करण्यास मदत करते.

उत्पादन प्रक्रिया

1. स्टील पट्टी तयार करणे

आवश्यक व्यास, भिंतीची जाडी आणि सामग्रीच्या दर्जानुसार निवडलेल्या हॉट रोल्ड स्टीलच्या पट्ट्यांसह उत्पादन सुरू होते.

अचूक आकारमान आणि स्थिर वेल्डिंग परिस्थिती सुनिश्चित करण्यासाठी स्टीलच्या पट्ट्या अनकॉइल केलेल्या, समतल केलेल्या आणि काठावर प्रक्रिया केल्या जातात.

2. सर्पिल निर्मिती नियंत्रण

तयार केलेली स्टील पट्टी नियंत्रित उत्पादन पॅरामीटर्स अंतर्गत सतत सर्पिल पाईपच्या आकारात तयार केली जाते.

या प्रक्रियेदरम्यान, विश्वसनीय तयार उत्पादने सुनिश्चित करण्यासाठी पाईप गोलाकारपणा, व्यास अचूकता आणि स्थिरता काळजीपूर्वक नियंत्रित केली जाते.

3. दुहेरी बाजूंनी बुडलेले आर्क वेल्डिंग

अंतर्गत आणि बाह्य सर्पिल शिवण दुहेरी बाजूंनी बुडलेल्या चाप वेल्डिंग तंत्रज्ञानाचा वापर करून वेल्डेड केले जातात.

ही वेल्डिंग पद्धत मोठ्या व्यासाच्या पाइपलाइन ऍप्लिकेशनसाठी स्थिर वेल्ड प्रवेश, विश्वासार्ह कनेक्शन ताकद आणि सातत्यपूर्ण यांत्रिक कार्यप्रदर्शन प्रदान करते.

4. तपासणी आणि पृष्ठभाग उपचार

वेल्डिंगनंतर, प्रत्येक पाईपला अल्ट्रासोनिक चाचणी, क्ष-किरण तपासणी, मितीय तपासणी आणि हायड्रॉलिक दाब चाचणीसह कठोर तपासणी प्रक्रिया पार पाडल्या जातात.

ग्राहकांच्या गरजांनुसार, शिपमेंटपूर्वी पाईप्सला शेवटचे बेव्हलिंग, पृष्ठभाग उपचार आणि अँटी-कॉरोझन कोटिंगसह पुरवले जाऊ शकते.

अँटी-गंज संरक्षण आणि सेवा जीवन

1. भूगर्भातील पाणी आणि महानगरपालिका पाइपलाइन

सामान्य दफन केलेल्या पाणी पुरवठा आणि ड्रेनेज प्रकल्पांसाठी, मोठ्या व्यासाचे सर्पिल वेल्डेड स्टील पाईप इपॉक्सी कोल टार कोटिंग किंवा IPN8710 अँटी-कॉरोझन कोटिंग वापरू शकतात.

योग्य स्थापनेच्या परिस्थितीत, मातीचे वातावरण आणि देखभाल परिस्थितीनुसार सेवा आयुष्य साधारणपणे 15-20 वर्षांपर्यंत पोहोचू शकते.

2. लांब-अंतर ट्रान्समिशन पाइपलाइन

उच्च-मानक तेल, वायू आणि जल प्रेषण प्रकल्पांसाठी, 3PE थ्री-लेयर पॉलिथिलीन कोटिंग सामान्यतः निवडली जाते.

ही कोटिंग प्रणाली ओलावा, मातीची गंज आणि बाह्य हानीविरूद्ध उत्कृष्ट प्रतिकार प्रदान करते, योग्य परिस्थितीत 30 वर्षांपेक्षा जास्त सेवा आयुष्यासह.

3. बाह्य आणि औद्योगिक अनुप्रयोग

बाह्य पाइपलाइन, वायुवीजन प्रणाली आणि स्टील स्ट्रक्चर्ससाठी, पृष्ठभाग पेंटसह एकत्रित केलेले अँटी-रस्ट प्राइमर प्रभावी वातावरणातील गंज संरक्षण प्रदान करू शकतात.

पर्यावरणीय परिस्थितीनुसार अपेक्षित सेवा आयुष्य साधारणपणे 10-15 वर्षे असते.

4. तात्पुरते फाउंडेशन अनुप्रयोग

तात्पुरते ढीग आवरण आणि अल्पकालीन बांधकाम अनुप्रयोगांसाठी, साधे गंज काढणे आणि पेंटिंग उपचार पुरेसे असू शकतात.

प्रकल्प कालावधी आणि वास्तविक पर्यावरणीय आवश्यकतांनुसार संरक्षण पद्धत निवडली जाऊ शकते.

निवड मार्गदर्शक

1. प्रवाह आवश्यकतेनुसार व्यास निवडा

मोठ्या व्यासाच्या सर्पिल वेल्डेड स्टील पाईपची व्यास निवड आवश्यक वाहतूक क्षमता, प्रवाह दर आणि सिस्टम डिझाइनवर आधारित असावी.

मोठ्या प्रवाहाच्या अनुप्रयोगांसाठी, DN800 आणि त्याहून अधिक व्यासाचे स्टील पाईप्स सामान्यतः वाहतूक कार्यक्षमता सुधारण्यासाठी आणि पाइपलाइनचे प्रमाण कमी करण्यासाठी निवडले जातात.

2. प्रेशर आणि इन्स्टॉलेशन अटींसह भिंतीची जाडी जुळवा

जास्त कामाचा दबाव, खोल दफन खोली आणि अधिक क्लिष्ट भूवैज्ञानिक परिस्थितींना जाड भिंतीची जाडी आवश्यक आहे.

फक्त सर्वात जाड पर्याय निवडण्यापेक्षा अभियांत्रिकी गणनेनुसार योग्य भिंतीची जाडी निवडली पाहिजे.

3. अर्जानुसार साहित्य निवडा

सर्वसाधारण कमी-दाब महापालिका प्रकल्पांसाठी, Q235B सामान्यतः निवडले जाते.

मध्यम आणि उच्च-शक्तीच्या अनुप्रयोगांसाठी, Q355B योग्य आहे. तेल आणि वायू ट्रांसमिशन पाइपलाइनसाठी, आवश्यक मानकांनुसार L245, L360, X52, X60 आणि X70 पाइपलाइन स्टील्स निवडल्या जातात.

4. गंज वातावरणाचा विचार करा

किनारी क्षेत्रे, मीठ वातावरण आणि संक्षारक माध्यम वाहतूक प्रणालीसाठी, उच्च-स्तरीय गंजरोधक संरक्षण निवडले पाहिजे.

कोटिंगची योग्य निवड सेवा आयुष्य वाढविण्यात आणि देखभाल आवश्यकता कमी करण्यात मदत करते.

5. बांधकाम कार्यक्षमतेसाठी पाईपची लांबी ऑप्टिमाइझ करा

लांब-अंतराच्या पाइपलाइन प्रकल्पांसाठी, लांब पाईप विभाग फील्ड वेल्डिंग पॉइंट कमी करू शकतात.

ZHONGTIAN वाहतूक परिस्थिती आणि बांधकाम आवश्यकतांनुसार सानुकूलित पाईप लांबी प्रदान करू शकते.

ZHONGTIAN मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप का निवडावा?

1. व्यावसायिक मोठ्या व्यासाची पाईप उत्पादन क्षमता

ZHONGTIAN हा चीनमधील व्यावसायिक मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप निर्माता आणि पुरवठादार आहे, जो मोठ्या व्यासाच्या SSAW स्टील पाईप उत्पादनात विशेष आहे.

प्रगत सर्पिल वेल्डिंग तंत्रज्ञान आणि लवचिक उत्पादन क्षमतेसह, ZHONGTIAN ग्राहकांना पायाभूत सुविधा, औद्योगिक आणि ऊर्जा प्रकल्पांसाठी सानुकूलित उपायांसह समर्थन देते.

2. सानुकूलित अभियांत्रिकी उपाय

ZHONGTIAN व्यास, भिंतीची जाडी, सामग्रीचा दर्जा, पाईपची लांबी आणि गंजरोधक उपचारांसाठी सानुकूलित उपाय प्रदान करते.

हे ग्राहकांना वेगवेगळ्या ऑपरेटिंग वातावरणासाठी योग्य मोठ्या व्यासाची स्टील पाईप उत्पादने निवडण्याची परवानगी देते.

3. कडक गुणवत्ता नियंत्रण प्रणाली

कच्च्या मालाच्या तपासणीपासून तयार पाईप चाचणीपर्यंत, ZHONGTIAN कठोर गुणवत्ता व्यवस्थापन प्रक्रिया लागू करते.

प्रचंड कंपनसंख्या असलेल्या (ध्वनिलहरी) चाचणी, क्ष-किरण तपासणी, हायड्रॉलिक चाचणी आणि मितीय तपासणीद्वारे, प्रत्येक पाईप स्थिर गुणवत्ता आणि विश्वासार्ह कामगिरी प्राप्त करण्यासाठी तयार केली जाते.

वारंवार विचारले जाणारे प्रश्न

1. मोठ्या व्यासाच्या सर्पिल पाईप आणि मोठ्या व्यासाच्या सरळ सीम पाईपमध्ये काय फरक आहे?

मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप प्रामुख्याने लांब-अंतराच्या पाइपलाइन, पुरलेले प्रकल्प आणि मोठ्या प्रवाह वाहतूक प्रणालींसाठी निवडला जातो कारण त्याच्या लवचिक व्यास उत्पादन क्षमता आणि किमतीच्या फायद्यांमुळे.

मोठ्या व्यासाच्या सरळ सीम पाईप्सना काही ऍप्लिकेशन्समध्ये फायदे असू शकतात ज्यांना उच्च मितीय अचूकता किंवा विशिष्ट अभियांत्रिकी परिस्थिती आवश्यक असते. निवड प्रकल्प आवश्यकतांवर अवलंबून असावी.

2. मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप जमिनीच्या वर वापरला जाऊ शकतो का?

होय. जेव्हा योग्य सपोर्ट स्ट्रक्चर्स डिझाइन केले जातात तेव्हा मोठ्या व्यासाचा SSAW स्टील पाईप जमिनीच्या वरच्या अनुप्रयोगांसाठी वापरला जाऊ शकतो. मोठ्या व्यासाच्या पाईप्समध्ये लक्षणीय वजन असल्याने, समर्थन अंतर, लोड गणना आणि स्थापना पद्धतींनी विकृती टाळण्यासाठी अभियांत्रिकी डिझाइन आवश्यकतांचे पालन केले पाहिजे.

3. मोठ्या व्यासाच्या सर्पिल वेल्डेड स्टील पाईपचा कमाल व्यास किती आहे?

ZHONGTIAN सामान्यतः φ3620mm (DN3600) पर्यंत मोठ्या व्यासाचा सर्पिल वेल्डेड स्टील पाईप बनवू शकतो. विशेष अभियांत्रिकी आवश्यकतांसाठी, प्रकल्पाच्या परिस्थितीनुसार सानुकूलित मोठ्या व्यासाच्या वैशिष्ट्यांवर चर्चा केली जाऊ शकते.
