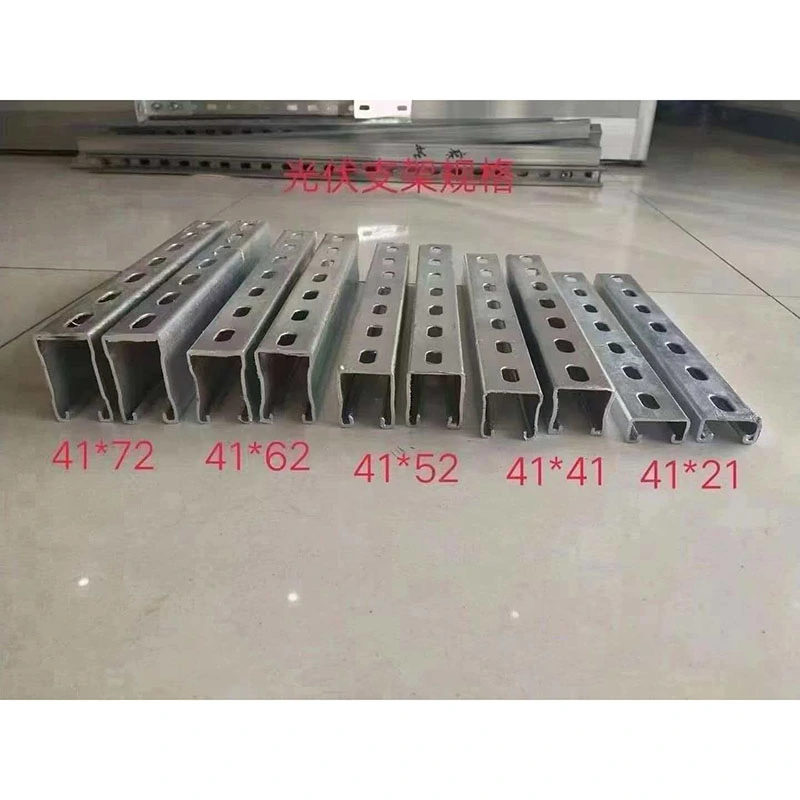

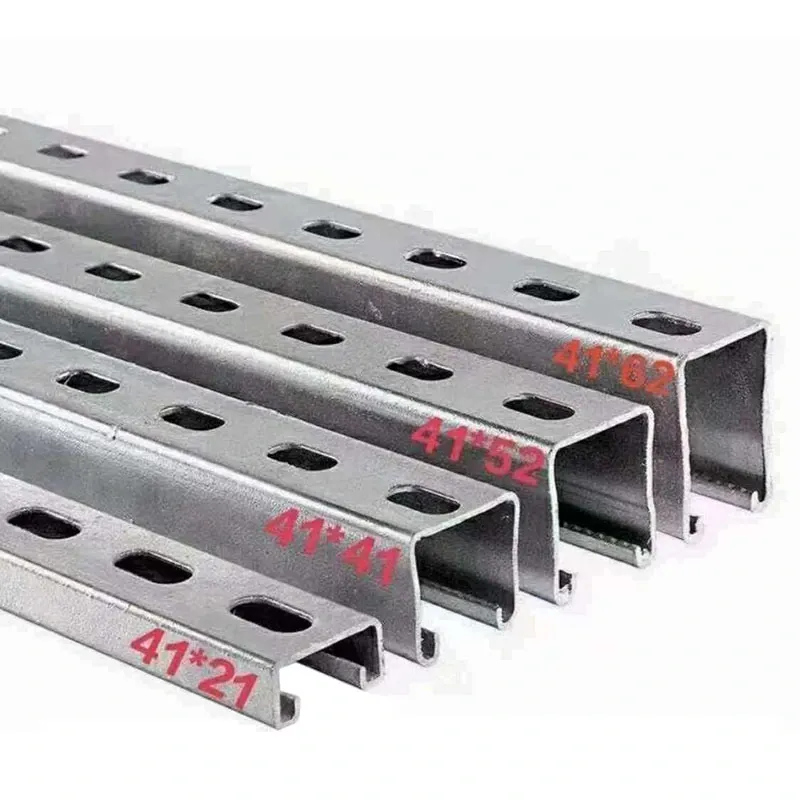

हॉट-डिप गॅल्वनाइज्ड यू-चॅनेल स्टील सपोर्ट ब्रॅकेट

ZHONGTIAN कडील हॉट-डिप गॅल्वनाइज्ड यू-चॅनल स्टील सपोर्ट ब्रॅकेट दीर्घकालीन फोटोव्होल्टेइक माउंटिंग ऍप्लिकेशन्ससाठी डिझाइन केले आहे. Q235B किंवा Q355B हॉट-रोल्ड यू-चॅनेल स्टीलपासून बनवलेले आणि GB/T 13912 नुसार गॅल्वनाइज्ड, ते गंज प्रतिरोधक, संरचनात्मक ताकद, समायोजित करण्यायोग्य स्थापना आणि फॅक्टरी कस्टमायझेशन एकत्र करते. हे ग्राउंड-माउंटेड सोलर फार्म, कृषी पीव्ही, फिशिंग पीव्ही, रूफटॉप सिस्टम आणि सोलर कारपोर्टसाठी योग्य आहे.

गंज संरक्षण

हॉट-डिप गॅल्वनाइजिंग

हॉट-डिप गॅल्वनाइज्ड यू-चॅनल स्टील सपोर्ट ब्रॅकेट हॉट-डिप गॅल्वनाइज्ड कोटिंग वापरते जे स्टील सब्सट्रेटसह झिंक-लोह मिश्र धातुचा थर बनवते. कोटिंग पृष्ठभागाच्या किरकोळ नुकसानीपासून मजबूत आसंजन आणि कॅथोडिक संरक्षण प्रदान करते.

पुरवठा केलेला डेटा 500+ तास मीठ फवारणीचा प्रतिकार आणि किनारपट्टी, मीठ-क्षार, आम्ल-पाऊस आणि दमट वातावरणात दीर्घकालीन संरक्षण दर्शवतो. योग्य परिस्थितीत, कमी गंज देखभालीसह सेवा आयुष्य अंदाजे 25 वर्षांपर्यंत पोहोचू शकते.

प्रक्रिया टिकाऊपणा

गॅल्वनाइज्ड घटक फॅक्टरी कटिंग, वाकणे, पंचिंग आणि इतर प्रक्रियेस संरक्षणात्मक कोटिंग सहजपणे सोलल्याशिवाय समर्थन देतात. प्री-प्रोसेसिंगमुळे ऑनसाइट बदल आणि दुय्यम गंजरोधक उपचारांची गरज कमी होते.

स्ट्रक्चरल कामगिरी

स्टील साहित्य

Q235B आणि Q355B हॉट-रोल्ड यू-चॅनेल स्टील प्रोजेक्ट लोडिंग आवश्यकतांनुसार उपलब्ध आहेत. U-shaped प्रोफाइल फोटोव्होल्टेइक सपोर्ट स्ट्रक्चर्ससाठी चांगले वाकणे आणि टॉर्सनल प्रतिरोध प्रदान करते.

लोड क्षमता

मजबूत वारा, भारी बर्फ आणि इतर पर्यावरणीय भार यासाठी रचना तयार केली जाऊ शकते. पुरवठा केलेला डेटा निर्दिष्ट परिस्थितीत 1.5 टन पर्यंत सिंगल-कॉलम लोड क्षमता दर्शवतो.

तापमान श्रेणी

पुरवलेली ऑपरेटिंग रेंज अंदाजे -40°C ते 120°C आहे. वास्तविक स्ट्रक्चरल डिझाइनमध्ये स्थानिक तापमान, वारा, बर्फ, पाया आणि स्थापनेच्या परिस्थितीचा विचार केला पाहिजे.

समायोज्य स्थापना

टिल्ट समायोजन

सिस्टीम 10° ते 60° पर्यंत अनेक टिल्ट पोझिशन्सला समर्थन देते, ज्यामुळे माउंटिंग अँगल प्रकल्पाच्या स्थान आणि सौर परिस्थितीनुसार समायोजित केले जाऊ शकते. पुरवठा केलेला प्रकल्प डेटा सूचित करतो की ऑप्टिमाइझ केलेले कोन साइटच्या परिस्थितीनुसार, 5%–8% ने संभाव्यपणे वार्षिक निर्मिती सुधारू शकतात.

मॉड्यूल सुसंगतता

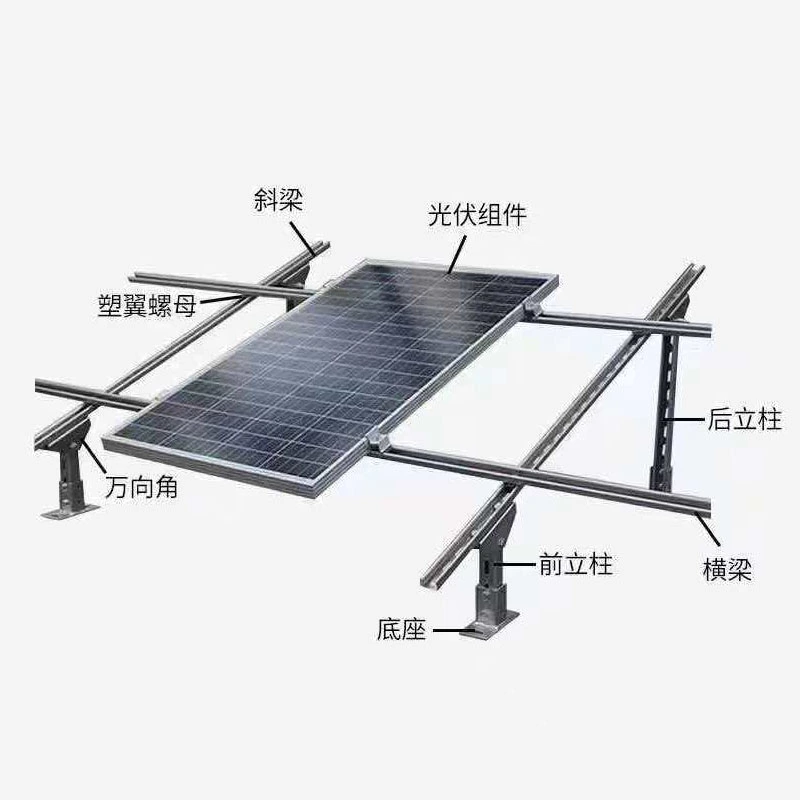

यू-चॅनेल स्लाइडिंग स्ट्रक्चर वेगवेगळ्या फोटोव्होल्टेइक मॉड्यूल लेआउटला समर्थन देते आणि मोनोफेशियल आणि बायफेशियल दोन्ही मॉड्यूलसह ​​वापरले जाऊ शकते. स्थापनेदरम्यान मॉड्यूल अंतर आणि माउंटिंग पोझिशन्स समायोजित केले जाऊ शकतात.

भूप्रदेश अनुकूलन

मॉड्यूलर रचना सपाट जमीन, उतार असलेला भूभाग, कृषी PV, मासेमारी PV आणि भिन्न उंची किंवा पाया परिस्थिती असलेल्या इतर साइट्स सामावून घेऊ शकते.

स्थापना पद्धत

बोल्ट असेंब्ली

हॉट-डिप गॅल्वनाइज्ड यू-चॅनल स्टील सपोर्ट ब्रॅकेट बोल्ट-कनेक्ट केलेल्या स्थापनेसाठी प्रमाणित पंच छिद्रे आणि स्टेनलेस-स्टील फास्टनर्स वापरतात. हे ऑनसाइट वेल्डिंग कमी करते आणि असेंब्ली सुलभ करते.

प्रकल्पाच्या योग्य परिस्थितीत, प्रमाणित स्थापनेची पद्धत 30% पेक्षा जास्त बांधकाम वेळ कमी करू शकते.

कारखाना पूर्व-प्रक्रिया

ZHONGTIAN शिपमेंटपूर्वी कटिंग, पंचिंग, बेंडिंग आणि निवडलेल्या प्री-असेंबली ऑपरेशन्स पूर्ण करू शकते. हे ऑनसाइट फॅब्रिकेशन कमी करण्यास मदत करते आणि इंस्टॉलेशन कार्यक्षमता सुधारते.

प्रकल्प अनुप्रयोग

ग्राउंड-माउंट पीव्ही

एकल-स्तंभ आणि दुहेरी-स्तंभ कॉन्फिगरेशन मॉड्यूल आकार, पाया अंतर, वारा लोड आणि बर्फ लोड नुसार निवडले जाऊ शकते.

कृषी आणि मासेमारी पी.व्ही

उन्नत संरचना संरचनात्मक स्थिरता राखून कृषी क्रियाकलाप किंवा जल-आधारित फोटोव्होल्टेइक प्रकल्पांसाठी आवश्यक मंजुरी प्रदान करू शकतात.

रूफटॉप आणि कारपोर्ट पीव्ही

लाइटवेट रूफटॉप स्ट्रक्चर्स आणि इंटिग्रेटेड सोलर कारपोर्ट कॉन्फिगरेशन छताच्या परिस्थितीनुसार, पार्किंग लेआउट्स, मॉड्यूलचे परिमाण आणि संरचनात्मक आवश्यकतांनुसार सानुकूलित केले जाऊ शकतात.

जीवनचक्र खर्च

कमी देखभाल

हॉट-डिप गॅल्वनाइझिंग मूलभूत शीत-गॅल्वनाइज्ड संरचनांच्या तुलनेत नियमित गंज काढण्याची आणि पुन्हा पेंट करण्याची आवश्यकता कमी करते. यामुळे मोठ्या सौर प्रकल्पांसाठी दीर्घकालीन देखभालीचे काम कमी होऊ शकते.

दीर्घकालीन खर्च

जरी प्रारंभिक खरेदीची किंमत साध्या कोल्ड-गॅल्वनाइज्ड उत्पादनांपेक्षा जास्त असू शकते, पुरवलेल्या किंमतीचे मूल्यांकन असे सूचित करते की कमी देखभाल आणि बदली आवश्यकतांमुळे लागू परिस्थितीत जीवनचक्र खर्च 30% पेक्षा जास्त कमी केला जाऊ शकतो.

एकात्मिक खरेदी

पूर्ण घटक

ZHONGTIAN यू-चॅनल स्टील, सी-चॅनल स्टील, ग्राउंड पायल्स, क्लॅम्प्स, प्रेशर ब्लॉक्स आणि स्टेनलेस-स्टील फास्टनर्स एकात्मिक खरेदी पॅकेज म्हणून पुरवू शकते.

प्रकल्प पुरवठा

बंडल केलेले सोर्सिंग EPC कंत्राटदार आणि फोटोव्होल्टेइक इंटिग्रेटर्सना पुरवठादार समन्वय, लॉजिस्टिक, तपासणी आणि ऑर्डर व्यवस्थापन कार्य कमी करण्यास मदत करते.

सानुकूल प्रक्रिया

सानुकूल लांबी

हॉट-डिप गॅल्वनाइज्ड यू-चॅनल स्टील सपोर्ट ब्रॅकेट प्रोजेक्ट ड्रॉइंग आणि इंस्टॉलेशन आवश्यकतांनुसार कस्टम लांबीला सपोर्ट करते.

सानुकूल राहील

फॅक्टरी पंचिंग आणि पोझिशनिंग विशिष्ट क्लॅम्प्स, ब्रेसेस, रेल आणि कनेक्शन घटकांशी जुळण्यासाठी समायोजित केले जाऊ शकते.

प्री-कट डिलिव्हरी

प्रकल्प विभागांनुसार घटक प्री-कट आणि पॅक केले जाऊ शकतात, ऑनसाइट कटिंग कमी करतात आणि स्थापना सुलभ करतात.

वारंवार विचारले जाणारे प्रश्न

कोणते स्टील ग्रेड उपलब्ध आहेत?

Q235B आणि Q355B हॉट-रोल्ड यू-चॅनेल स्टील उपलब्ध आहेत. निवड प्रकल्प लोडिंग आणि संरचनात्मक गणनांवर अवलंबून असते.

कोणते गॅल्वनाइजिंग मानक वापरले जाते?

उत्पादन हॉट-डिप गॅल्वनाइज्ड स्टील उत्पादनांसाठी GB/T 13912 आवश्यकतांचे पालन करते.

ते किनारी भागात वापरले जाऊ शकते?

होय. गॅल्वनाइज्ड कोटिंग किनार्यावरील आणि दमट वातावरणासह, बाहेरील गंज संरक्षणासाठी योग्य आहे, जेव्हा कोटिंगचे तपशील योग्यरित्या निवडले जातात.

कोन श्रेणी काय आहे?

अंतिम स्ट्रक्चरल कॉन्फिगरेशनच्या अधीन, मानक समायोजित करण्यायोग्य श्रेणी 10° ते 60% आहे.

ऑनसाइट वेल्डिंग आवश्यक आहे का?

नाही. मुख्य रचना प्रमाणित छिद्रे आणि बोल्ट कनेक्शन वापरते, ज्यामुळे ऑनसाइट वेल्डिंगची आवश्यकता कमी होते.

सानुकूल लांबी पुरवल्या जाऊ शकतात?

होय. ZHONGTIAN प्रकल्पाच्या गरजेनुसार सानुकूलित लांबी, पंचिंग, बेंडिंग, कटिंग आणि इतर फॅक्टरी प्रक्रियेस समर्थन देते.
