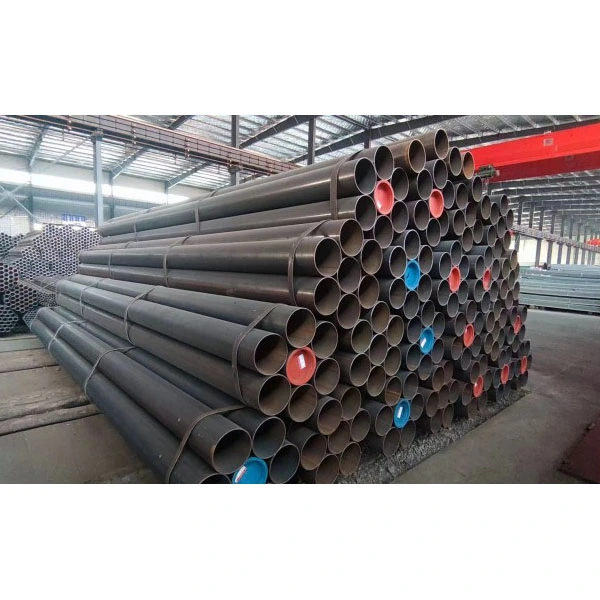

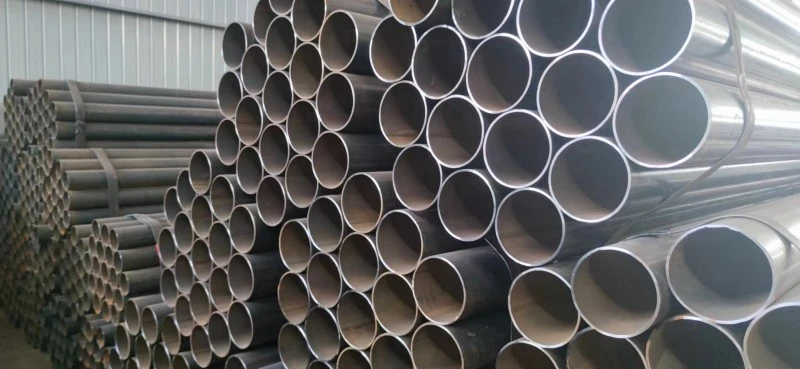

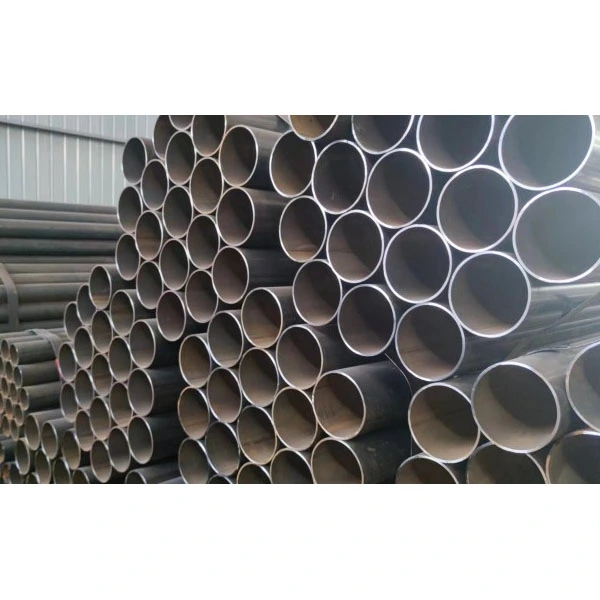

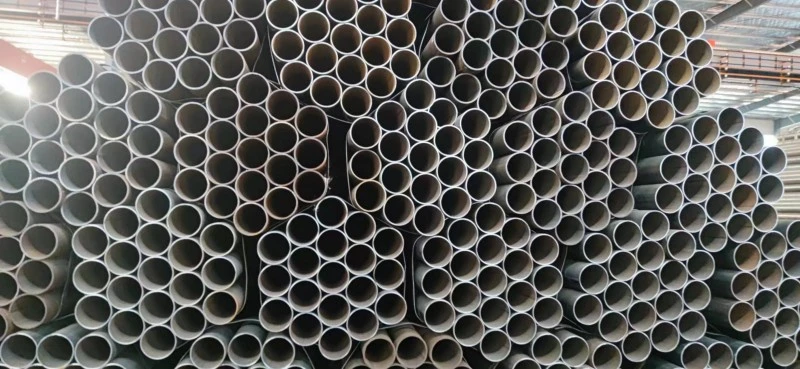

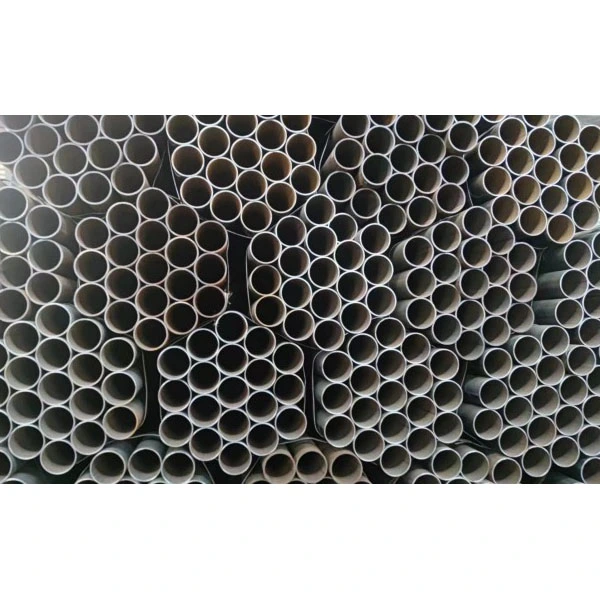

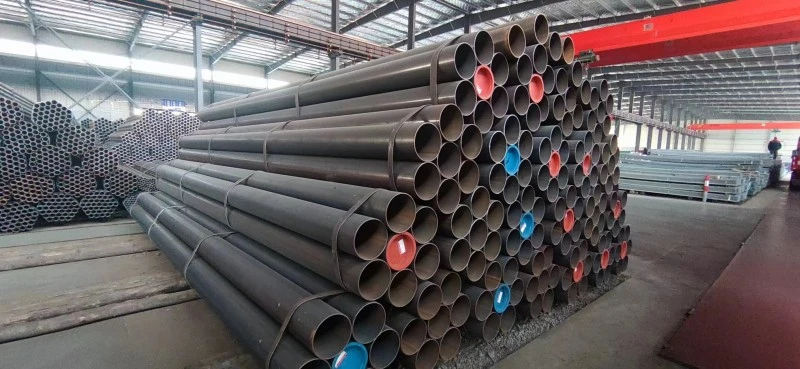

जाड भिंत अनुदैर्ध्य वेल्डेड स्टील पाईप

झोंगटियन थिक वॉल लाँगिट्यूडिनल वेल्डेड स्टील पाईप रासायनिक अभियांत्रिकी आणि सागरी अभियांत्रिकी यांसारख्या महत्त्वाच्या क्षेत्रात वापरली जाते. आम्ही EEAT 2.0 मानकांचे काटेकोरपणे पालन करतो, जागतिक ग्राहकांना विश्वासार्ह पाईप सोल्यूशन्स प्रदान करण्यासाठी परिपक्व उत्पादन गुणवत्ता, सिद्ध प्रकल्प अनुभव आणि सर्वसमावेशक तांत्रिक सेवांचा लाभ घेतो.

मूलभूत व्याख्या आणि तपशील

1. उत्पादन व्याख्या

- जाड-भिंतीचे पाईप्स: भिंतीची जाडी ≥ 8 मिमी

- अतिरिक्त-जाड भिंत उच्च-मूल्य जोडलेले पाईप्स: भिंतीची जाडी ≥ 25 मिमी

- व्यास श्रेणी: बाह्य व्यास 219–2500 मिमी (मुख्य प्रवाहातील तपशील 610–1420 मिमी)

- भिंतीची जाडी श्रेणी: 6-60 मिमी

- मानक सिंगल लांबी: 12 मीटर, सानुकूल करण्यायोग्य 18 मीटर आणि त्याहून अधिक अल्ट्रा-लांब पाईप्स

2. सामान्यतः वापरले जाणारे साहित्य

- कार्बन स्टील: Q235B, Q355B/C/D/E, सामान्य संरचना आणि पारंपारिक कामकाजाच्या परिस्थितीसाठी योग्य

- पाइपलाइन स्टील: L245–L555, API 5L X42–X80, प्रामुख्याने उच्च-दाब तेल आणि वायू वाहतुकीसाठी

- मिश्र धातु स्टील: 16Mn, ASTM A106 Gr.B, उच्च-तापमान आणि उच्च-दाब ऑपरेटिंग वातावरणासाठी योग्य

3. मानके

- देशांतर्गत मानके: GB/T 9711, GB/T 3091, SY/T 5037

- आंतरराष्ट्रीय मानके: API 5L, ASTM A53, EN 10217

दुहेरी बाजूचे सबमर्ज्ड आर्क वेल्डिंग (LSAW): मोठ्या-व्यासाच्या जाड-भिंतीच्या पाईप्ससाठी मुख्य प्रक्रिया

1. कच्चा माल निवड: 6-60 मिमी प्लेट जाडी असलेल्या मध्यम-जाडीच्या स्टील प्लेट्स वापरल्या जातात ज्यांनी दोष शोधून काढले आहे.

2. स्टील प्लेट एज मिलिंग: वेल्डिंग बेव्हल्स प्लेट्सच्या काठावर मशिन केले जातात जेणेकरून वेल्ड प्रवेश आणि वेल्डिंग गुणवत्ता सुनिश्चित होईल.

3. एज प्री-बेंडिंग: तयार झाल्यानंतर क्रॅक होऊ नये म्हणून स्टील प्लेटच्या दोन्ही बाजू पूर्व-वाकलेल्या असतात.

4. निर्मिती प्रक्रिया (तीन मुख्य प्रवाहातील पद्धती)

- JCOE फॉर्मिंग: J-प्रकार, C-प्रकार आणि O-प्रकार चरण-दर-स्टेप स्टॅम्पिंग अनुक्रमे पूर्ण केले जाते, 406-1626 मिमी व्यासासह आणि 6-40 मिमीच्या भिंतीची जाडी असलेल्या पाईप्ससाठी योग्य, उच्च किंमत-प्रभावीता आणि स्थिर गुणवत्ता प्रदान करते.

- UOE फॉर्मिंग: प्रथम, U-shaped स्टँपिंग, नंतर O-shaped सीम जोडणे आणि शेवटी यांत्रिक व्यास विस्तार. याचा परिणाम इष्टतम मितीय गोलाकारपणा आणि अचूकतेमध्ये होतो आणि उच्च-व्होल्टेज ट्रंक लाईन्स, नदी क्रॉसिंग आणि खोल-समुद्रातील ऑपरेशन्स यासारख्या महत्त्वाच्या प्रकल्पांमध्ये मोठ्या प्रमाणावर वापरले जाते. प्रतिनिधी तपशील: X80 स्टील ग्रेड, बाह्य व्यास 1422 मिमी × भिंतीची जाडी 32.1 मिमी.

- RBE रोल फॉर्मिंग: सतत रोल फॉर्मिंग लहान आणि मध्यम व्यासाच्या पाईप्ससाठी योग्य आहे, मानक आणि जाड-भिंतीच्या दोन्ही उत्पादनांना सामावून घेते, उत्कृष्ट उत्पादन कार्यक्षमता देते.

5. वेल्डिंग ऑपरेशन: मल्टी-वायर दुहेरी बाजूंनी बुडलेले चाप वेल्डिंग (सामान्यतः चार-वायर वेल्डिंग) वापरले जाते. वेल्डिंग करंट 800–1200A आहे, व्होल्टेज 28-36V आहे आणि वेल्डिंगचा वेग 0.8-1.2 मी/मिनिट आहे. क्रॅक आणि अपूर्ण संलयन यांसारखे दोष दूर करण्यासाठी सर्व वेल्ड्स 100% अल्ट्रासोनिक (UT) + रेडियोग्राफिक (RT) दोष शोधून काढतात.

6. उपचारानंतर

- उष्णता उपचार: सामान्यीकरण आणि टेम्परिंग उपचार पाईपमधील अवशिष्ट ताण दूर करतात आणि एकूणच कडकपणा सुधारतात.

- फिनिशिंग: सरळ करणे, कटिंग, चेम्फरिंग आणि पूर्ण-आयामी सत्यापन.

- हायड्रोस्टॅटिक चाचणी: गळती होणार नाही याची खात्री करण्यासाठी मानक दाब चाचणी (10 MPa, 30 मिनिटे).

- गंज संरक्षण: 3PE अँटी-कॉरोझन, इपॉक्सी पावडर कोटिंग, हॉट-डिप गॅल्वनाइझिंग इ., पुरलेल्या आणि गंजलेल्या वातावरणासाठी योग्य.

उच्च-फ्रिक्वेंसी रेझिस्टन्स वेल्डिंग (ERW): सहाय्यक उत्पादन प्रक्रिया

ही प्रक्रिया प्रामुख्याने 20-610 मिमी व्यासाच्या आणि 1.2-12.7 मिमीच्या भिंतीच्या जाडीसाठी लागू असलेल्या लहान आणि मध्यम व्यासाच्या पाईप्सच्या निर्मितीसाठी वापरली जाते. हे उच्च उत्पादन कार्यक्षमता, नियंत्रणीय खर्च, सतत आणि एकसमान वेल्ड्स, कमी दोष आणि उत्कृष्ट सीलिंग कार्यप्रदर्शन देते.

मुख्य कार्यप्रदर्शन फायदे

1.उच्च शक्ती आणि उच्च दाब प्रतिकार

जाड भिंत अनुदैर्ध्य वेल्डेड स्टील पाईप, त्याच्या जाड-भिंतीच्या संरचनेवर आणि उच्च-गुणवत्तेच्या कच्च्या मालावर विसंबून, 235 MPa पेक्षा कमी नसलेल्या उत्पादन शक्तीचा अभिमान बाळगतो, X80 स्टील ग्रेड 555 MPa पर्यंत पोहोचतो. यात 10-30 MPa ची दाब श्रेणी आहे, उत्कृष्ट प्रभाव आणि विकृती प्रतिरोध प्रदर्शित करते, उच्च-दाब आणि हेवी-ड्यूटी अनुप्रयोगांच्या आवश्यकता पूर्ण करते.

2. स्थिर आणि विश्वसनीय वेल्ड गुणवत्ता

दुहेरी बाजूंनी डूबलेली चाप वेल्डिंग खोल प्रवेश मिळवते, वेल्ड गुणांक 1.0 पर्यंत पोहोचते; उच्च-फ्रिक्वेंसी रेझिस्टन्स वेल्डिंग उत्कृष्ट सीलिंग प्रदान करते. दोन्ही प्रक्रिया ज्वलनशील आणि स्फोटक माध्यमांच्या वाहतुकीसाठी योग्य आहेत.

3. उच्च मितीय अचूकता

बाह्य व्यासाचे विचलन ≤ ±1% पाईप व्यासाचे, भिंतीच्या जाडीचे विचलन ≤ ±12.5% ​​भिंतीच्या जाडीचे, लंबवर्तुळ ≤ 0.5% पाईप व्यासाचे. त्याची गोलाकारपणा आणि सरळपणाची कार्यक्षमता सर्पिल वेल्डेड पाईप्सपेक्षा श्रेष्ठ आहे, परिणामी साइटवर स्थापनेसाठी अधिक अनुकूलता येते.

4.महत्त्वपूर्ण एकूण खर्चाचा फायदा

≥325 मिमी व्यासासह मोठ्या-विशिष्ट उत्पादनांसाठी, उत्पादन कार्यक्षमता सीमलेस स्टील पाईप्सपेक्षा खूप जास्त आहे, ज्यामुळे एकूण खर्च 30%–50% कमी होतो. सर्पिल वेल्डेड पाईप्सच्या तुलनेत, त्यात उच्च अक्षीय शक्ती, लहान वेल्ड सीम आणि कमी दोष जोखीम आहे, ज्यामुळे ते लांब-अंतराच्या ट्रान्समिशन लाईन्ससाठी पसंतीचे पर्याय बनते.

5. ऑपरेटिंग शर्तींची विस्तृत श्रेणी

ते -40℃ ते 450℃ पर्यंतच्या वातावरणाचा सामना करू शकते, उत्कृष्ट थकवा आणि गंज प्रतिकार धारण करून, खोल समुद्र, पर्माफ्रॉस्ट आणि रासायनिक गंज यांसारख्या विविध कठोर वातावरणासाठी ते योग्य बनवते.

मुख्य अर्ज क्षेत्रे

1. तेल आणि वायू वाहतूक: तेल आणि नैसर्गिक वायूसाठी उच्च-दाब ट्रंक पाइपलाइन, शहरी उच्च-दाब गॅस पाइपलाइन नेटवर्क (X70 आणि X80 स्टील ग्रेडचा मुख्य प्रवाहात वापर)

2. पॉवर एनर्जी: पॉवर प्लांट फिरते पाण्याच्या पाइपलाइन, डिसल्फरायझेशन पाइपलाइन, पल्व्हराइज्ड कोळसा वाहून नेणारी पाइपलाइन, थर्मल पॉवर बॉयलर हेडर, हायड्रोपॉवर स्टेशन प्रेशर स्टील पाईप्स

3. रासायनिक परिष्करण: उच्च-तापमान आणि उच्च-दाब प्रक्रिया पाइपलाइन, ज्वलनशील आणि स्फोटक मध्यम वाहतूक पाइपलाइन, सांडपाणी प्रक्रिया पाइपलाइन

4. बिल्डिंग स्टील स्ट्रक्चर्स: ब्रिज लोड-बेअरिंग पायल फाउंडेशन पाईप्स, मोठ्या बिल्डिंग कॉलम्स, पायल फाउंडेशन स्टील कॅसिंग्स, शील्ड टनेलिंग केसिंग्ज

5. सागरी अभियांत्रिकी: ऑफशोर प्लॅटफॉर्म जॅकेट, पाणबुडी पाइपलाइन, बंदर आणि घाट पायल फाउंडेशन

6. महानगरपालिका अभियांत्रिकी: उच्च-दाब गरम पाइपलाइन नेटवर्क, मोठ्या प्रमाणात पाणीपुरवठा आणि ड्रेनेज आणि पाणी वळवण्याचे प्रकल्प, एकात्मिक पाइप गॅलरी संरचना पाइपलाइन

वास्तविक प्रकरण: यांगत्झी नदी शील्ड टनेलिंग प्रकल्प

Zhongtian ने X80 ग्रेड, Φ1422×32.1 mm UOE प्रक्रिया दुहेरी बाजूंनी जलमग्न चाप वेल्डेड थिक वॉल रेखांशाचा वेल्डेड स्टील पाईप पश्चिम-पूर्व गॅस पाइपलाइन की प्रकल्पासाठी-यांगत्झी नदी शील्ड टनेलिंग प्रकल्प पुरवला. एका जटिल भूगर्भीय क्षेत्रात स्थित, या प्रकल्पासाठी उच्च दाब प्रतिरोधक आणि 18 मीटर पर्यंत लांबीच्या सिंगल-पीस (अति-लांब, अतिरिक्त-जाड भिंतीचे तपशील) पाईप्स आवश्यक आहेत. सर्व उत्पादनांनी अल्ट्रासोनिक, रेडिओग्राफिक आणि हायड्रोस्टॅटिक चाचण्यांचा संपूर्ण संच पार पाडला, ज्यामध्ये वेल्ड फ्लॉ डिटेक्शन पास रेट 99.8% आहे. या प्रकल्पाने लांब-अंतर, उच्च-दाब, आणि क्रॉस-नदी प्रमुख प्रकल्पांमध्ये झोंगटियन पाईप्सची स्थिरता आणि विश्वासार्हता पूर्णपणे सत्यापित केली.

गुणवत्ता नियंत्रण आणि चाचणी मानके

1. विना-विध्वंसक चाचणी: 100% वेल्ड्सची अल्ट्रासोनिक + रेडिओग्राफिक चाचणी झाली, 2 मिमीच्या समतुल्य व्यासासह दोष शोधण्यात सक्षम, क्रॅक नियंत्रित करणे, फ्यूजनचा अभाव आणि इतर समस्या.

2. यांत्रिक मालमत्ता चाचणी: तन्य, कमी-तापमान प्रभाव (-20℃ प्रभाव ऊर्जा ≥34 जूल), वाकणे आणि सपाटीकरण चाचण्या बॅचद्वारे बॅच घेण्यात आल्या.

3. आयामी तपासणी: प्रत्येक पाईपसाठी बाह्य व्यास, भिंतीची जाडी, अंडाकृती, सरळपणा आणि बेव्हल परिमाणे तपासले गेले.

4. हायड्रोस्टॅटिक चाचणी: दबाव चाचणी उद्योग मानकांनुसार काटेकोरपणे आयोजित केली गेली; गळती किंवा प्लॅस्टिक विकृत नसल्यास पाईप्स पात्र मानले गेले.

वारंवार विचारले जाणारे प्रश्न

Q1: जाड वॉल रेखांशाचा वेल्डेड स्टील पाईप आणि पातळ-भिंत स्ट्रेट सीम वेल्डेड पाईपमध्ये फरक कसा करायचा?

उ: उद्योग मुख्य वर्गीकरण निकष म्हणून भिंतीची जाडी वापरतो: भिंतीची जाडी ≥ 8 मिमी असलेल्या पाईप्स हे जाड-भिंतीचे वेल्डेड पाईप्स असतात, ज्यात ≥ 25 मिमी अतिरिक्त-जाड-भिंती असलेल्या वेल्डेड पाईप्स असतात, बहुतेक उच्च-दाब आणि जड-भाराच्या परिस्थितीत वापरल्या जातात; भिंतीची जाडी < 8 मिमी असलेले पाईप हे पातळ-भिंतीचे वेल्डेड पाईप्स असतात, जे सामान्यतः कमी-दाब द्रव वाहतूक आणि सामान्य संरचनात्मक बांधकामासाठी वापरले जातात, तुलनेने कमी ताकद आणि दाब प्रतिरोधक असतात.

Q2: उच्च-व्होल्टेज ट्रंक लाइन प्रकल्पांसाठी सर्पिल वेल्डेड पाईपपेक्षा सरळ शिवण बुडलेल्या आर्क वेल्डेड पाईपला प्राधान्य का दिले जाते?

A: सरळ शिवण बुडलेल्या आर्क वेल्डेड पाईपमध्ये फक्त एक लहान वेल्ड सीम आहे, परिणामी उच्च अक्षीय शक्ती आणि अधिक स्थिर गोलाकारपणा आणि एकूण गुणवत्ता; तर सर्पिल वेल्डेड पाईपमध्ये वेल्ड सीम लांब असतो, ज्यामुळे दोषांची उच्च शक्यता असते आणि ते फक्त मध्यम- आणि कमी-दाब परिस्थिती आणि सामान्य संरचनात्मक प्रकल्पांसाठी योग्य असते. म्हणून, उच्च-व्होल्टेजच्या लांब-अंतराच्या ट्रंक लाईन्ससाठी सरळ शिवण बुडलेल्या आर्क वेल्डेड पाईपला प्राधान्य दिले जाते.

Q3: Zhongtian Thick Wall Longitudinal वेल्डेड स्टील पाईपमध्ये कोणती अधिकृत पात्रता आहे?

उत्तर: आमची उत्पादने API 5L, GB/T 9711 आणि ASTM A53 सारख्या मुख्य प्रवाहातील देशांतर्गत आणि आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन करतात आणि CE आणि ISO सारखी संबंधित प्रमाणपत्रे देखील धारण करतात. चीनमधील एक कायदेशीर पुरवठादार आणि निर्माता म्हणून, आमच्या उत्पादन सुविधा EEAT 2.0 गुणवत्ता व्यवस्थापन प्रणाली पूर्णपणे अंमलात आणतात आणि आमच्या उत्पादनांमध्ये विविध आंतरराष्ट्रीय अभियांत्रिकी प्रकल्पांच्या प्रवेश आवश्यकता पूर्ण करण्यासाठी पूर्ण पात्रता आहे.
