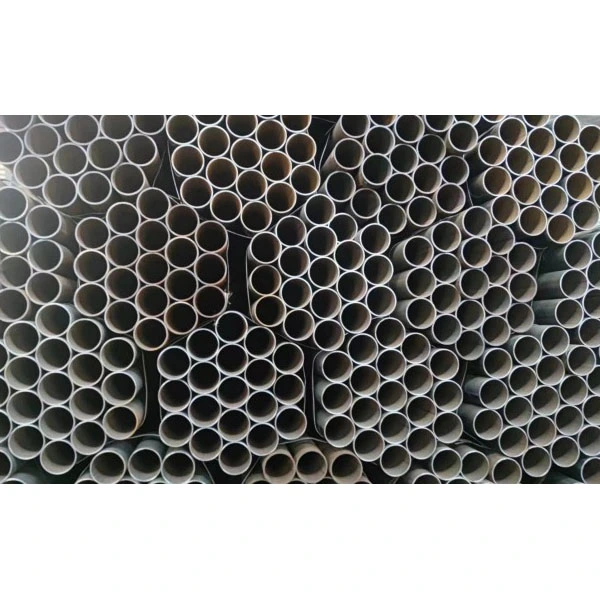

जाड भिंत रेखांशाचा वेल्डेड स्टील पाईपऔद्योगिक पायाभूत सुविधांमध्ये महत्त्वाची भूमिका बजावते जेथे संरचनात्मक ताकद, मितीय अचूकता आणि विश्वासार्ह वेल्ड अखंडता आवश्यक आहे. त्याची उत्पादन प्रक्रिया, सामग्रीची निवड, तपासणी आवश्यकता आणि अर्जाच्या परिस्थिती समजून घेतल्याने खरेदीदारांना खरेदीची जोखीम कमी करण्यास आणि प्रकल्पाच्या वास्तविक मागणी पूर्ण करणारी पाईप उत्पादने निवडण्यास मदत होते.
अभियंते, कंत्राटदार, वितरक आणि औद्योगिक खरेदी संघांसाठी, योग्य पाईप तपशील व्यास आणि भिंतीच्या जाडीपेक्षा जास्त आहे. हे ऑपरेटिंग परिस्थिती, लागू मानके, स्थापना आवश्यकता आणि अपेक्षित सेवा वातावरणाशी जुळले पाहिजे.
1. जाड भिंत रेखांशाचा वेल्डेड स्टील पाईप समजून घेणे
जाड वॉल रेखांशाचा वेल्डेड स्टील पाईप हे स्टील प्लेट किंवा दंडगोलाकार आकारात पट्टी बनवून आणि पाईपच्या लांबीच्या काठाला जोडून तयार केलेले ट्यूबुलर स्टील उत्पादन आहे. रेखांशाचा वेल्ड सीम आणि विशिष्ट यांत्रिक, संरचनात्मक किंवा सेवा आवश्यकता पूर्ण करण्यासाठी निवडलेली भिंतीची जाडी ही त्याची परिभाषित वैशिष्ट्ये आहेत.
लाइटर-ड्युटी ऍप्लिकेशन्ससाठी वापरल्या जाणाऱ्या पातळ-भिंतीच्या पाईपच्या विपरीत, जाड-भिंतीची उत्पादने निवडलेल्या सामग्रीची श्रेणी, भूमिती, उत्पादन गुणवत्ता आणि डिझाइन परिस्थितींच्या अधीन स्टीलचे मोठे क्रॉस-सेक्शनल क्षेत्र प्रदान करू शकतात. औद्योगिक प्रणाली, मोठ्या स्ट्रक्चरल असेंब्ली आणि इंजिनिअर्ड इन्फ्रास्ट्रक्चरची मागणी करण्यासाठी त्यांचा वारंवार विचार केला जातो.
सर्व मानके आणि उद्योगांमध्ये प्रत्येक जाडी-भिंतीच्या पाईपची व्याख्या करणारी एकही भिंत-जाडी थ्रेशोल्ड नाही. योग्य वर्गीकरण लागू उत्पादन तपशील आणि प्रकल्प आवश्यकतांवर अवलंबून असते. त्यामुळे खरेदीदारांनी ऑर्डर तयार करताना केवळ "जाड" या शब्दावर अवलंबून राहणे टाळावे.
आंतरराष्ट्रीय खरेदीसाठी, अनुदैर्ध्य वेल्डेड पाईप, सर्पिल वेल्डेड पाईप आणि सीमलेस पाईपमधील फरक देखील महत्त्वाचा आहे. प्रत्येक उत्पादनाची स्वतःची उत्पादन वैशिष्ट्ये आणि पात्रता आवश्यकता असतात. सर्वात योग्य पर्याय अभियांत्रिकी गणना, उपलब्धता, किंमत आणि नियमन मानकांवर अवलंबून असतो ऐवजी एक प्रकार नेहमीच श्रेष्ठ असतो.
2. औद्योगिक अनुप्रयोगांसाठी मुख्य फायदे
2.1 अधिक विभागीय सामर्थ्य
जाड पाईपची भिंत सामान्यतः क्रॉस-सेक्शनमध्ये अधिक स्टील प्रदान करते आणि विशिष्ट भारांना प्रतिकार सुधारू शकते. डिझाईनवर अवलंबून, हे उच्च संरचनात्मक भारांना समर्थन देऊ शकते, स्थानिक नुकसानास प्रतिकार सुधारू शकते किंवा भिंतीच्या अपेक्षित नुकसानासाठी अतिरिक्त सामग्री भत्ता प्रदान करू शकते.
तथापि, अतिरिक्त जाडी आपोआप अंतर्गत दबावाखाली सुरक्षित ऑपरेशनची हमी देत नाही. दबाव क्षमता बाह्य व्यास, सामग्री गुणधर्म, वेल्ड गुणवत्ता, तापमान, गंज भत्ता, डिझाइन कोड आणि उत्पादन सहनशीलता यावर देखील अवलंबून असते. एखाद्या पात्र अभियंत्याने दाब-युक्त अनुप्रयोगांसाठी आवश्यक भिंतीची जाडी स्थापित केली पाहिजे.
2.2 मोठ्या-व्यासाच्या आवश्यकतांसाठी कार्यक्षम उत्पादन
रेखांशाचा वेल्डेड स्टील पाईप स्टील प्लेटमधून योग्य फॉर्मिंग आणि वेल्डिंग प्रक्रिया वापरून तयार केले जाऊ शकते. जेव्हा एखाद्या प्रकल्पासाठी व्यास, भिंतीची जाडी, सामग्रीचा दर्जा आणि लांबी यांचे विशिष्ट संयोजन आवश्यक असते तेव्हा हे लवचिकता प्रदान करते.
मोठ्या-व्यास किंवा विशेष ऑर्डरसाठी, प्लेट-आधारित उत्पादन इतर उत्पादन मार्गांना व्यावहारिक पर्याय देऊ शकते. वास्तविक खर्च आणि लीड वेळ सामग्रीची उपलब्धता, निर्मिती क्षमता, तपासणीची व्याप्ती, ऑर्डरचे प्रमाण आणि वितरण आवश्यकता यावर अवलंबून असते.
2.3 प्रकल्प तपशीलांसाठी अनुकूलता
औद्योगिक प्रकल्प क्वचितच समान आवश्यकता सामायिक करतात. पाणी पायाभूत सुविधा कंत्राटदार गंज संरक्षण आणि प्रतिष्ठापन कार्यक्षमतेला प्राधान्य देऊ शकतो, तर ऊर्जा प्रकल्प मटेरियल टफनेस, ट्रेसेबिलिटी, वेल्ड तपासणी आणि दबाव-संबंधित आवश्यकतांवर जास्त भर देऊ शकतो.
स्पष्टपणे परिभाषित वैशिष्ट्ये पुरवठादारांना योग्य उत्पादन मार्गाचे मूल्यांकन करण्यास आणि उत्पादन सुरू होण्यापूर्वी संभाव्य मर्यादा ओळखण्याची परवानगी देतात. हे मितीय विसंगती, अतिरिक्त मशीनिंग, फील्ड रीवर्क आणि अनावश्यक खरेदी खर्च कमी करण्यास मदत करते.
2.4 दीर्घकालीन सेवा विश्वासार्हतेसाठी संभाव्य
सेवा जीवन सामग्री गुणवत्ता, उत्पादन सातत्य, ऑपरेटिंग परिस्थिती, देखभाल आणि पर्यावरणीय प्रदर्शन यांच्यातील परस्परसंवादावर अवलंबून असते. योग्य तपासणी आणि संरक्षणात्मक उपायांसह योग्यरित्या निर्दिष्ट पाईप विश्वसनीय दीर्घकालीन कार्यक्षमतेस समर्थन देऊ शकतात.
संक्षारक वातावरणासाठी, खरेदीदारांनी द्रव रसायनशास्त्र, बाह्य प्रदर्शन, ऑपरेटिंग तापमान आणि अपेक्षित गंज दर यांचा विचार केला पाहिजे. अर्जावर अवलंबून कोटिंग्ज, अस्तर, गंज भत्ता किंवा अधिक योग्य सामग्री ग्रेड आवश्यक असू शकतात.
3. जाड भिंत अनुदैर्ध्य वेल्डेड स्टील पाईप कसे तयार केले जाते?
उत्पादन गुणवत्ता आयामी सुसंगतता, यांत्रिक कार्यप्रदर्शन आणि अनुदैर्ध्य सीमची अखंडता प्रभावित करते. जरी उत्पादन मार्ग पाईपच्या आकारमानानुसार आणि उत्पादनाच्या वैशिष्ट्यांनुसार भिन्न असले तरी, मुख्य टप्प्यांमध्ये सामान्यतः सामग्रीची पडताळणी, किनार तयार करणे, तयार करणे, वेल्डिंग, मितीय सुधारणा, तपासणी आणि परिष्करण यांचा समावेश होतो.
3.1 साहित्य तयार करणे आणि तयार करणे
उत्पादनाची सुरुवात स्टील प्लेट किंवा पट्टीने होते जी निर्दिष्ट ग्रेड आणि मितीय आवश्यकता पूर्ण करते. सामग्रीची ओळख आणि योग्य तपासणी हे पुष्टी करण्यास मदत करते की प्रारंभिक सामग्री इच्छित अनुप्रयोगासाठी योग्य आहे.
आवश्यक संयुक्त भूमिती आणि वेल्डिंग प्रक्रियेस समर्थन देण्यासाठी कडा तयार केल्या जातात. प्लेट नंतर योग्य फॉर्मिंग पद्धती वापरून दंडगोलाकार आकारात तयार केली जाते. काही मोठ्या-व्यास लाइन-पाईप ऍप्लिकेशन्ससाठी, JCOE किंवा UOE प्रक्रिया वापरल्या जाऊ शकतात, निर्मात्याच्या क्षमता आणि आवश्यक उत्पादन तपशीलांच्या अधीन.
अचूकता तयार करणे महत्त्वाचे आहे कारण खराब किनारा संरेखन, जास्त अंडाकृती किंवा विसंगत भूमिती वेल्डिंग आणि स्थापना गुंतागुंत करू शकतात. नियंत्रित फॉर्मिंग आणि डायमेंशनल चेक सीम पूर्ण होण्यापूर्वी निर्दिष्ट आकार राखण्यात मदत करतात.
3.2 अनुदैर्ध्य वेल्डिंग आणि फिनिशिंग
अनुदैर्ध्य सीम वेगवेगळ्या वेल्डिंग पद्धती वापरून तयार केले जाऊ शकतात, ज्यात सबमर्ज्ड आर्क वेल्डिंग (SAW) किंवा इलेक्ट्रिक रेझिस्टन्स वेल्डिंग (ERW), जेथे उत्पादन आणि तपशीलासाठी योग्य असेल. या प्रक्रिया प्रत्येक अर्जामध्ये बदलण्यायोग्य नसतात; उत्पादन पद्धती लागू आवश्यकतांचे पालन करणे आवश्यक आहे.
मोठ्या-व्यास, जड-भिंतीच्या प्लेट-निर्मित पाईपसाठी, अनुदैर्ध्य जलमग्न आर्क वेल्डिंग हा एक सामान्य उत्पादन मार्ग आहे. प्रक्रियेवर अवलंबून, निर्दिष्ट संयुक्त गुणवत्ता प्राप्त करण्यासाठी आतून आणि बाहेरून वेल्डिंग केले जाऊ शकते.
वेल्डिंगनंतर, ऑपरेशन्समध्ये आयामी आकारमान, सरळ करणे, शेवटची तयारी, आवश्यक असल्यास उष्णता उपचार आणि अंतिम तपासणी यांचा समावेश असू शकतो. उत्पादन पद्धती आणि खरेदी तपशीलानुसार अचूक क्रम बदलतो.
| मॅन्युफॅक्चरिंग स्टेज | प्राथमिक उद्दिष्ट | खरेदीदार लाभ |
|---|---|---|
| साहित्य पडताळणी | ग्रेड आणि आवश्यक सामग्री गुणधर्मांची पुष्टी करा | चुकीच्या साहित्य वितरणाचा धोका कमी करते |
| काठ तयार करणे आणि तयार करणे | योग्य भूमिती आणि संयुक्त संरेखन स्थापित करा | सुसंगत फॅब्रिकेशन आणि फिट-अपला समर्थन देते |
| अनुदैर्ध्य वेल्डिंग | निर्दिष्ट वेल्डेड संयुक्त तयार करा | योग्यरित्या नियंत्रित केल्यावर वेल्ड अखंडतेचे समर्थन करते |
| मितीय सुधारणा | व्यास, गोलाकारपणा आणि सरळपणा नियंत्रित करा | स्थापना आणि विधानसभा समस्या कमी करते |
| अंतिम तपासणी | लागू गुणवत्ता आणि स्वीकृती निकष सत्यापित करा | खरेदी स्वीकृतीसाठी पुरावे प्रदान करते |
4. प्रमुख औद्योगिक अनुप्रयोग
जाड भिंतीच्या अनुदैर्ध्य वेल्डेड स्टील पाईपची उपयुक्तता प्रत्येक प्रकल्पाच्या अभियांत्रिकी आवश्यकतांवर अवलंबून असते. सामान्य अनुप्रयोग क्षेत्रांमध्ये खालील समाविष्ट आहेत.
4.1 तेल, वायू आणि ऊर्जा पायाभूत सुविधा
वेल्डेड स्टील पाइप पात्र पाइपलाइन आणि ऊर्जा पायाभूत सुविधा प्रकल्पांमध्ये वापरले जाऊ शकते जेथे निर्दिष्ट परिमाणे, यांत्रिक गुणधर्म, कडकपणा आणि वेल्ड तपासणी आवश्यकता पूर्ण केल्या जातात. खरेदीदारांनी ऑर्डर देण्यापूर्वी लागू पाइपलाइन मानक, ग्रेड, उत्पादन तपशील पातळी आणि सेवा शर्तींची पुष्टी केली पाहिजे.
4.2 जल प्रेषण आणि औद्योगिक द्रव प्रणाली
मोठ्या व्यासाचे स्टील पाईप पाण्याचे प्रसारण, औद्योगिक जल परिसंचरण आणि संबंधित पायाभूत सुविधांना समर्थन देऊ शकतात. स्पेसिफिकेशनमध्ये डिझाइन प्रेशर, द्रव वैशिष्ट्ये, जोडण्याची पद्धत, अंतर्गत किंवा बाह्य गंज संरक्षण आणि स्थापना आणि ऑपरेशन दरम्यान अपेक्षित परिस्थिती संबोधित केली पाहिजे.
4.3 स्ट्रक्चरल अभियांत्रिकी आणि भारी बांधकाम
जाड-भिंतीच्या वेल्डेड पाईपचा वापर ट्यूबलर स्ट्रक्चरल सदस्य, सपोर्ट असेंब्ली, फाउंडेशन आणि इतर हेवी-ड्यूटी बांधकाम अनुप्रयोगांसाठी केला जाऊ शकतो. मितीय सहिष्णुता, लोड गणना, सामग्रीची ताकद, कनेक्शन डिझाइन आणि फॅब्रिकेशन आवश्यकता एकत्रितपणे विचारात घेतल्या पाहिजेत.
4.4 औद्योगिक वनस्पती आणि विशेष उपकरणे
उत्पादन सुविधा, प्रक्रिया संयंत्रे आणि पायाभूत सुविधा प्रकल्पांना नॉन-स्टँडर्ड आयाम किंवा विशिष्ट यांत्रिक गुणधर्मांसह पाईप विभाग आवश्यक असू शकतात. या प्रकरणांमध्ये, अभियांत्रिकी संघ आणि पुरवठादार यांच्यातील लवकर समन्वयामुळे उत्पादनक्षमता, तपासणीची व्याप्ती आणि वितरण व्यवहार्यता निश्चित करण्यात मदत होऊ शकते.
5. योग्य सामग्री आणि तपशील कसे निवडायचे
जाड भिंत रेखांशाचा वेल्डेड स्टील पाईप निवडण्यासाठी सर्वात मोठी उपलब्ध भिंतीची जाडी निवडण्यापेक्षा अधिक आवश्यक आहे. चांगली-परिभाषित खरेदी तपशील कामगिरी, उत्पादनक्षमता, किंमत आणि स्थापना आवश्यकता संतुलित करण्यास मदत करते.
5.1 आवश्यक स्टील ग्रेडची पुष्टी करा
रासायनिक रचना, उत्पन्नाची ताकद, तन्य शक्ती, कणखरपणा, वेल्डेबिलिटी आणि इतर गुणधर्मांमध्ये स्टीलचे ग्रेड वेगळे असतात. कार्बन स्टील ग्रेड अनेक संरचनात्मक किंवा सामान्य औद्योगिक अनुप्रयोगांसाठी योग्य असू शकतात, तर पाइपलाइन ग्रेड विशिष्ट वाहतूक प्रणालींसाठी आवश्यक असू शकतात.
वेगवेगळ्या मानकांमधील श्रेणी पदनामांना आपोआप समतुल्य मानले जाऊ नये. अचूक मानक, ग्रेड, वितरण स्थिती आणि कोणत्याही अतिरिक्त चाचणी आवश्यकतांची पुष्टी करा. जेथे वेल्डिंग किंवा कमी-तापमान सेवेचा समावेश आहे, तेथे पात्र तांत्रिक कर्मचाऱ्यांसह संबंधित सामग्री आणि प्रक्रिया आवश्यकतांचे पुनरावलोकन करा.
5.2 व्यास आणि भिंतीची जाडी निश्चित करा
बाहेरील व्यास आणि नाममात्र भिंतीची जाडी पाईपचे वजन, हाताळणी, कनेक्शन डिझाइन आणि संरचनात्मक कार्यक्षमतेवर प्रभाव टाकते. दाब-युक्त सेवेसाठी, आवश्यक जाडी गव्हर्निंग डिझाइन कोड आणि वास्तविक ऑपरेटिंग परिस्थिती वापरून निर्धारित करणे आवश्यक आहे.
खरेदीदारांनी किमान स्वीकार्य जाडीपासून नाममात्र जाडी देखील वेगळी केली पाहिजे. उत्पादन सहिष्णुता वास्तविक वितरित परिमाणांवर परिणाम करू शकते, म्हणून खरेदी ऑर्डरमध्ये लागू सहनशीलता आणि कोणत्याही विशेष किमान-भिंत आवश्यकता नमूद केल्या पाहिजेत.
5.3 योग्य उत्पादन मानक निर्दिष्ट करा
API 5L, ISO 3183, ASTM वैशिष्ट्ये, EN मानके आणि लागू होणारी राष्ट्रीय मानके यासारखी मानके विविध उत्पादने आणि आवश्यकता समाविष्ट करतात. ते सार्वत्रिकरित्या अदलाबदल करण्यायोग्य असल्यासारखे एकत्र सूचीबद्ध करण्याऐवजी इच्छित अनुप्रयोगानुसार निवडले जावे.
प्रकल्पासाठी आवश्यक असलेल्या अचूक मानक आणि आवृत्तीची पुष्टी करा. चाचणी, दस्तऐवज, शोधण्यायोग्यता आणि जेथे लागू असेल तेथे स्वीकृतीसाठी पूरक आवश्यकता समाविष्ट करा.
5.4 सेवा वातावरणाचा विचार करा
ऑपरेटिंग प्रेशर, तापमान, वाहतूक माध्यम, बाह्य एक्सपोजर आणि इन्स्टॉलेशन परिस्थिती या सर्वांचा उत्पादन निवडीवर परिणाम होतो. आक्रमक वातावरणासाठी, विनिर्देशना गंज संरक्षण, गंज भत्ता, विशेष सामग्री आवश्यकता किंवा अतिरिक्त चाचणी आवश्यक असू शकते.
5.5 शिल्लक प्रारंभिक किंमत आणि एकूण प्रकल्प खर्च
सर्वात कमी युनिट किंमत ही सर्वात कमी एकूण किंमत दर्शवू शकत नाही. विसंगत परिमाण, गहाळ प्रमाणपत्रे, अयोग्य अंतिम तयारी, विलंबित वितरण किंवा अपुरी पॅकेजिंग स्थापना खर्च वाढवू शकते आणि वेळापत्रक जोखीम निर्माण करू शकते.
अधिक प्रभावी तुलना सामग्री अनुपालन, गुणवत्ता दस्तऐवजीकरण, उत्पादन क्षमता, तपासणी खर्च, वाहतूक, वितरण विश्वासार्हता आणि अपेक्षित सेवा आवश्यकता यांचा विचार करते.
6. गुणवत्ता तपासणी आणि सामान्य खरेदी जोखीम
अंतिम पेपरवर्क व्यायाम म्हणून न मानता उत्पादनापूर्वी गुणवत्ता आश्वासन स्थापित केले जावे. खरेदीदारांना हे समजून घेणे आवश्यक आहे की कोणती तपासणी आवश्यक आहे, कोणते स्वीकृती निकष लागू आहेत आणि तयार पाईपसह कोणते पुरावे दिले जातील.
6.1 वेल्ड तपासणी
वेल्ड तपासणी आवश्यकता उत्पादन मानक, उत्पादन पद्धत, सेवा श्रेणी आणि खरेदी करारावर अवलंबून असते. अल्ट्रासोनिक चाचणी (UT) आणि रेडियोग्राफिक चाचणी (RT) ही नॉनडिस्ट्रक्टिव्ह परीक्षा पद्धतींची उदाहरणे आहेत जी योग्य अनुप्रयोगांसाठी निर्दिष्ट केल्या जाऊ शकतात.
कोणतीही पद्धत प्रत्येक पाईपसाठी अनिवार्य किंवा प्रत्येक दोष प्रकारासाठी पुरेशी आहे असे गृहीत धरले जाऊ नये. तपासणी पद्धत, कव्हरेज, स्वीकृती निकष आणि दस्तऐवज यावर आधीच सहमत असणे आवश्यक आहे.
6.2 आयामी पडताळणी
तपासणीमध्ये बाह्य व्यास, भिंतीची जाडी, लांबी, सरळपणा, अंडाकृती आणि शेवटची भूमिती समाविष्ट असू शकते. हे परिमाण फिट-अप, वेल्डिंग, संरेखन आणि असेंबली कार्यक्षमतेवर प्रभाव टाकू शकतात.
जाड-भिंतीच्या पाईपसाठी, निर्दिष्ट परिमाणे आणि सहिष्णुता अभियांत्रिकी रेखाचित्रे आणि लागू उत्पादन आवश्यकतांशी जुळतात हे सत्यापित करणे विशेषतः महत्वाचे आहे.
6.3 यांत्रिक आणि साहित्य चाचणी
तपशीलावर अवलंबून, चाचणीमध्ये तन्य गुणधर्म, प्रभाव कडकपणा, रासायनिक रचना, वेल्ड-संबंधित चाचणी आणि हायड्रोस्टॅटिक चाचणी समाविष्ट असू शकते. प्रत्येक चाचणी प्रत्येक उत्पादनावर लागू होत नाही. तपासणी आणि चाचणी योजनेमध्ये आवश्यक चाचण्या, सॅम्पलिंग वारंवारता, स्वीकृती निकष आणि अहवाल देण्याची जबाबदारी ओळखली पाहिजे.
6.4 दस्तऐवजीकरण आणि शोधण्यायोग्यता
प्रोक्योरमेंट टीमने उत्पादनापूर्वी कोणती कागदपत्रे आवश्यक आहेत याची पुष्टी करावी. करारावर अवलंबून, यामध्ये सामग्री चाचणी प्रमाणपत्रे, तपासणी अहवाल, मितीय रेकॉर्ड, नॉनडिस्ट्रक्टिव्ह चाचणी अहवाल, उष्णता किंवा बॅच ओळख आणि कोटिंग रेकॉर्ड समाविष्ट असू शकतात.
| सामान्य खरेदी जोखीम | संभाव्य परिणाम | प्रतिबंधात्मक कृती |
|---|---|---|
| अस्पष्ट भिंत-जाडी सहिष्णुता | गैर-अनुरूप परिमाण किंवा अनपेक्षित वजन | नाममात्र आणि किमान जाडी आवश्यकता परिभाषित करा |
| चुकीचा दर्जा किंवा मानक | अयशस्वी स्वीकृती किंवा अयोग्य सेवा कार्यप्रदर्शन | अचूक ग्रेड, मानक आणि आवृत्ती सांगा |
| अपुरी वेल्ड तपासणी | न सापडलेल्या गैर-अनुरूपता किंवा नाकारण्याचा धोका | परीक्षेची व्याप्ती आणि स्वीकृती निकषांवर सहमत |
| अपर्याप्त गंज संरक्षण | सेवेत अकाली बिघाड | कोटिंग, अस्तर किंवा इतर संरक्षण आवश्यकता निर्दिष्ट करा |
| गुणवत्ता रेकॉर्ड गहाळ | विलंबित मंजूरी आणि शोधण्यायोग्यता समस्या | ऑर्डर देण्यापूर्वी दस्तऐवज वितरणयोग्यतेची पुष्टी करा |
| अपुष्ट वितरण आवश्यकता | स्थापना विलंब आणि अतिरिक्त हाताळणी खर्च | लांबी, समाप्ती, पॅकेजिंग आणि वेळापत्रक यावर सहमत |
7. अनुदैर्ध्य वेल्डेड पाईप वि. इतर पाईप प्रकार
उत्पादन पद्धतींची तुलना केल्याने खरेदीदारांना उपलब्ध उत्पादनांमधील व्यावहारिक फरक समजण्यास मदत होते. खालील विहंगावलोकन सामान्य आहे; शासित मानक आणि विशिष्ट उत्पादन मार्ग अंतिम उत्पादन आवश्यकता निर्धारित करतात.
| तुलना घटक | अनुदैर्ध्य वेल्डेड पाईप | सर्पिल वेल्डेड पाईप | अखंड पाईप |
|---|---|---|---|
| उत्पादन मार्ग | लांबीच्या सीमसह प्लेट किंवा पट्टी तयार केली जाते | सर्पिल सीमसह हेलिक्समध्ये कॉइल तयार होते | अनुदैर्ध्य वेल्ड सीमशिवाय उत्पादित |
| शिवण अभिमुखता | पाईप अक्षाच्या समांतर | पाईपभोवती हेलिकल | रेखांशाचा सीम नाही |
| मितीय लवचिकता | उपकरणे तयार करणे आणि प्लेटची उपलब्धता यावर अवलंबून असते | फॉर्मिंग लाइन आणि कॉइलच्या परिमाणांवर अवलंबून असते | लागू निर्बाध उत्पादन मार्गावर अवलंबून आहे |
| गुणवत्तेचा विचार | वेल्ड अखंडता, फॉर्मिंग अचूकता आणि मितीय नियंत्रण | सर्पिल वेल्ड अखंडता आणि मितीय नियंत्रण | सामग्रीची सुदृढता, उत्पादन गुणवत्ता आणि परिमाणे |
| निवड प्राधान्य | पात्र अनुदैर्ध्य वेल्डेड उत्पादनांसाठी उपयुक्त प्रकल्प | पात्र सर्पिल वेल्डेड उत्पादनांसाठी उपयुक्त प्रकल्प | पात्र अखंड उत्पादनाची आवश्यकता असलेले प्रकल्प |
वेल्डेड पाईप मागणी असलेल्या ऍप्लिकेशन्ससाठी स्वाभाविकपणे अयोग्य नाही आणि प्रत्येक प्रकल्पासाठी सीमलेस पाईप स्वयंचलितपणे सर्वोत्तम पर्याय नाही. निर्णयामध्ये आवश्यक तपशील, डिझाइन परिस्थिती, उपलब्ध उत्पादन क्षमता, पात्रता पुरावा आणि एकूण प्रकल्प अर्थशास्त्र प्रतिबिंबित केले पाहिजे.
8. एक व्यावहारिक खरेदी चेकलिस्ट
जाड भिंतीच्या रेखांशाच्या वेल्डेड स्टील पाईपसाठी कोटेशनची विनंती करण्यापूर्वी, खालील माहिती तयार करा. संपूर्ण चौकशी पुरवठादारांना आवश्यकतांचे अधिक अचूकपणे मूल्यांकन करण्यास सक्षम करते आणि ऑर्डर प्रक्रियेदरम्यान वारंवार स्पष्टीकरण कमी करते.
- अर्ज:पाइप स्ट्रक्चरल सेवा, द्रव वाहतूक, ऊर्जा पायाभूत सुविधा किंवा अन्य औद्योगिक वापरासाठी आहे का ते स्पष्ट करा.
- परिमाणे:बाहेरील व्यास, नाममात्र भिंतीची जाडी, आवश्यक लांबी, मितीय सहनशीलता आणि प्रमाण प्रदान करा.
- साहित्य:अचूक स्टील ग्रेड, उत्पादन मानक आणि कोणत्याही विशेष यांत्रिक किंवा रासायनिक आवश्यकता सांगा.
- उत्पादन पद्धत:प्रकल्पाद्वारे अनिवार्य असल्यास आवश्यक अनुदैर्ध्य वेल्डिंग प्रक्रिया निर्दिष्ट करा.
- ऑपरेटिंग अटी:डिझाइनचा दाब, तापमान, वाहतूक माध्यम आणि लागू असलेल्या संबंधित पर्यावरणीय परिस्थिती ओळखा.
- तपासणी:आवश्यक नसलेल्या परीक्षा, यांत्रिक चाचण्या, हायड्रोस्टॅटिक चाचण्या आणि स्वीकृती निकषांची यादी करा.
- पृष्ठभाग संरक्षण:बेअर पाईप, कोटिंग, अस्तर, गॅल्वनाइजिंग किंवा दुसरी संरक्षक प्रणाली आवश्यक आणि तांत्रिकदृष्ट्या योग्य आहे का याची खात्री करा.
- तयारी पूर्ण करा:साधे टोके, बेव्हेल केलेले टोक किंवा इतर कनेक्शन आवश्यकता निर्दिष्ट करा.
- दस्तऐवजीकरण:साहित्य प्रमाणपत्रे, तपासणी अहवाल, ट्रेसिबिलिटी रेकॉर्ड आणि इतर आवश्यक वितरणे ओळखा.
- रसद:पॅकेजिंग, शिपिंग गंतव्य, वितरण वेळापत्रक, चिन्हांकन आणि हाताळणी आवश्यकतांची पुष्टी करा.
पुरवठादार कोटेशन्सची तुलना करताना, सर्व ऑफर समान तांत्रिक व्याप्ती कव्हर करतात याची खात्री करा. कमी अवतरण चाचणी, कोटिंग्ज, दस्तऐवजीकरण किंवा दुसऱ्या पुरवठादाराने आधीच समाविष्ट केलेली तयारी वगळू शकते.
गैर-मानक आवश्यकतांसाठी, जेव्हा शक्य असेल तेव्हा रेखाचित्रे किंवा तांत्रिक डेटा शीट प्रदान करा. हे पुरवठादाराला ऑर्डर देण्यापूर्वी उत्पादन व्यवहार्यतेचे पुनरावलोकन करण्यास आणि तपशील विवाद ओळखण्यास अनुमती देते.
9. वारंवार विचारले जाणारे प्रश्न
9.1 जाड भिंत रेखांशाचा वेल्डेड स्टील पाईप कशासाठी वापरला जातो?
हे पात्र औद्योगिक पाइपलाइन, पाण्याच्या पायाभूत सुविधा, जड संरचनात्मक असेंब्ली, ऊर्जा प्रकल्प आणि विशेष उपकरणांमध्ये वापरले जाऊ शकते. योग्य अनुप्रयोग पाईपचा दर्जा, परिमाणे, उत्पादन गुणवत्ता, लागू मानक आणि डिझाइन परिस्थितींवर अवलंबून असतो.
9.2 जाड भिंत स्टील पाईप कोणत्या भिंतीची जाडी मानली जाते?
सर्व उद्योग आणि उत्पादन मानकांना लागू होणारे कोणतेही सार्वत्रिक थ्रेशोल्ड नाही. हा शब्द सामान्यतः पाईपचे वर्णन करतो ज्याच्या व्यासाच्या किंवा इच्छित अनुप्रयोगाच्या तुलनेत तुलनेने लक्षणीय भिंत आहे. खरेदीदारांनी खरेदी ऑर्डरमध्ये नेमकी नाममात्र जाडी आणि आवश्यक सहिष्णुता नमूद करावी.
9.3 रेखांशाचा वेल्डेड स्टील पाईप उच्च-दाब सेवेसाठी योग्य आहे का?
जेव्हा उत्पादन तयार केले जाते, चाचणी केली जाते आणि लागू दबाव-सेवा तपशीलासाठी पात्र असते तेव्हा ते योग्य असू शकते. गव्हर्निंग डिझाइन कोड, मटेरियल ग्रेड, वेल्ड आवश्यकता, ऑपरेटिंग शर्ती आणि आवश्यक तपासणी पुराव्यांनुसार योग्यता सत्यापित करणे आवश्यक आहे.
9.4 जाड भिंतीच्या अनुदैर्ध्य वेल्डेड पाईपसाठी कोणती वेल्डिंग पद्धत वापरली जाते?
बुडलेल्या चाप वेल्डिंगचा वापर सामान्यतः अनेक मोठ्या-व्यास, प्लेट-निर्मित जाड-भिंतीच्या पाईप्ससाठी केला जातो. इतर अनुदैर्ध्य वेल्डिंग प्रक्रिया भिन्न उत्पादन श्रेणींसाठी योग्य असू शकतात. योग्य पद्धत पाईपची परिमाणे, सामग्री, उत्पादन क्षमता आणि निर्दिष्ट मानकांवर अवलंबून असते.
9.5 खरेदीदारांनी कोणत्या मानकांची विनंती करावी?
योग्य मानक इच्छित सेवा आणि प्रकल्प आवश्यकतांवर अवलंबून असते. API 5L आणि ISO 3183 पाइपलाइन वाहतूक उत्पादनांशी संबंधित आहेत, तर लागू ASTM आणि EN मानके इतर परिभाषित उत्पादन श्रेणींचा समावेश करतात. प्रकल्प अभियंत्यासह अचूक व्याप्ती, श्रेणी, संस्करण आणि पूरक आवश्यकतांची पुष्टी करा.
9.6 खरेदीदार अनुदैर्ध्य वेल्ड गुणवत्तेची पडताळणी कशी करू शकतात?
कराराद्वारे आवश्यक तपासणी आणि चाचणी योजनेची विनंती करा. विनिर्देशांवर अवलंबून, पुराव्यामध्ये व्हिज्युअल तपासणी, अल्ट्रासोनिक किंवा रेडिओग्राफिक चाचणी, यांत्रिक चाचणी परिणाम आणि इतर विहित तपासणी समाविष्ट असू शकतात. दोष ओळखल्यानंतर निवडण्याऐवजी उत्पादनापूर्वी स्वीकृती निकष स्थापित केले पाहिजेत.
9.7 जाड पाईप भिंतीचा अर्थ नेहमीच चांगला उत्पादन असतो का?
नाही. अतिरिक्त भिंतीची जाडी वजन, सामग्रीचा वापर, वाहतूक खर्च आणि स्थापनेच्या मागण्या वाढवू शकते. योग्य डिझाइनमध्ये आवश्यक ताकद, दाब किंवा संरचनात्मक भार, गंज भत्ता, उत्पादनक्षमता आणि जीवनचक्र खर्च यांचा समतोल राखला जातो. अभियांत्रिकी गणनांनी आवश्यक जाडी निश्चित केली पाहिजे.
9.8 अवतरणासाठी कोणती माहिती आवश्यक आहे?
पाईपचा व्यास, भिंतीची जाडी, लांबी, सामग्रीचा दर्जा, लागू मानक, प्रमाण, शेवटची तयारी, पृष्ठभाग संरक्षण, तपासणी आवश्यकता, दस्तऐवजीकरण आवश्यकता आणि वितरण गंतव्य प्रदान करा. विशेष ऑर्डरसाठी रेखाचित्रे आणि ऑपरेटिंग परिस्थिती विशेषतः उपयुक्त आहेत.
9.9 जाड भिंत अनुदैर्ध्य वेल्डेड स्टील पाईप सानुकूलित केले जाऊ शकते?
पुरवठादाराच्या उत्पादन क्षमता आणि लागू मानकांवर अवलंबून परिमाण, लांबी, शेवटची तयारी, सामग्रीची आवश्यकता आणि पृष्ठभाग संरक्षण यासाठी सानुकूलित करणे शक्य आहे. व्यवहार्यता, किंमत आणि लीड टाइमची पुष्टी करण्यासाठी खरेदीदारांनी तांत्रिक आवश्यकता लवकर सबमिट केल्या पाहिजेत.
9.10 स्टील पाईप खरेदी करताना तपासणी दस्तऐवज का महत्त्वाचे आहेत?
तपासणी दस्तऐवज खरेदीदारांना मान्य केलेल्या तपशीलांचे पालन सत्यापित करण्यात मदत करतात, सामग्री शोधण्यायोग्यतेचे समर्थन करतात आणि प्रकल्प स्वीकारणे सुलभ करतात. आवश्यक दस्तऐवज खरेदी ऑर्डरमध्ये परिभाषित केले पाहिजेत आणि स्थापना किंवा वापरण्यापूर्वी वितरित उत्पादनांविरूद्ध तपासले पाहिजे.
10. निष्कर्ष
जाड भिंत रेखांशाचा वेल्डेड स्टील पाईप औद्योगिक प्रकल्पांसाठी एक प्रभावी उपाय असू शकतो ज्यासाठी महत्त्वपूर्ण भिंत विभाग, नियंत्रित परिमाण आणि योग्य रेखांशाचा वेल्डेड बांधकाम आवश्यक आहे. तथापि, भरोसेमंद कार्यप्रदर्शन केवळ जाडीपेक्षा योग्य तपशीलाने सुरू होते.
मटेरियल ग्रेड, मॅन्युफॅक्चरिंग पद्धत, लागू मानके, वेल्ड अखंडता, तपासणी आवश्यकता, गंज संरक्षण आणि एकूण खरेदी खर्चाचे मूल्यमापन करून, खरेदीदार चांगले-माहितीपूर्ण निर्णय घेऊ शकतात आणि टाळता येण्याजोग्या प्रकल्प जोखीम कमी करू शकतात.
तांत्रिक दस्तऐवजीकरण, मितीय आवश्यकता आणि प्रकल्प-विशिष्ट खरेदी गरजा समजून घेणाऱ्या पुरवठादारासोबत काम केल्याने अंतिम वितरणाद्वारे प्रारंभिक चौकशीपासून संप्रेषण सुलभ होऊ शकते.
