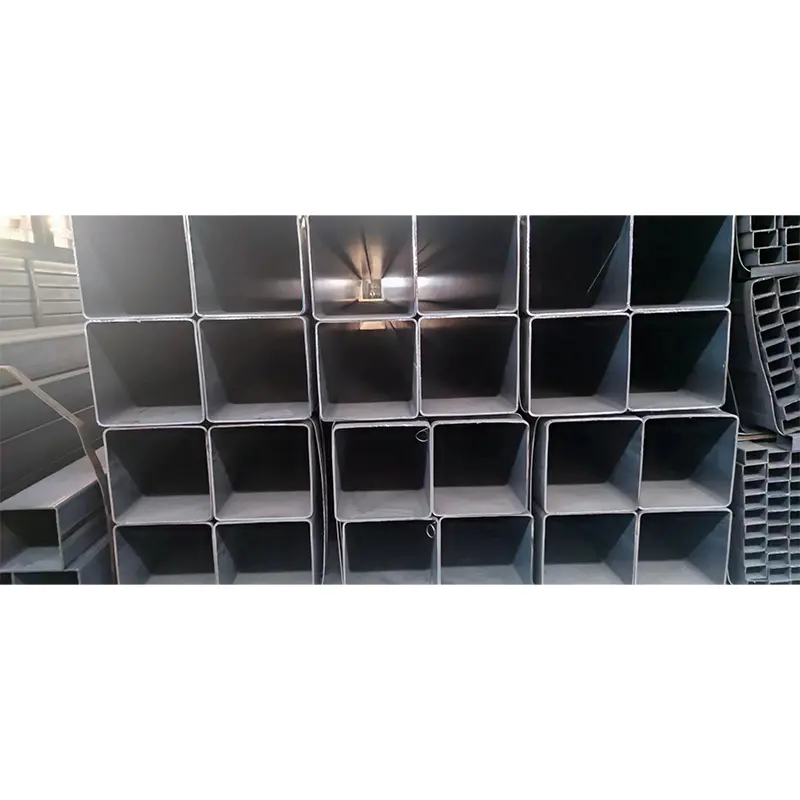

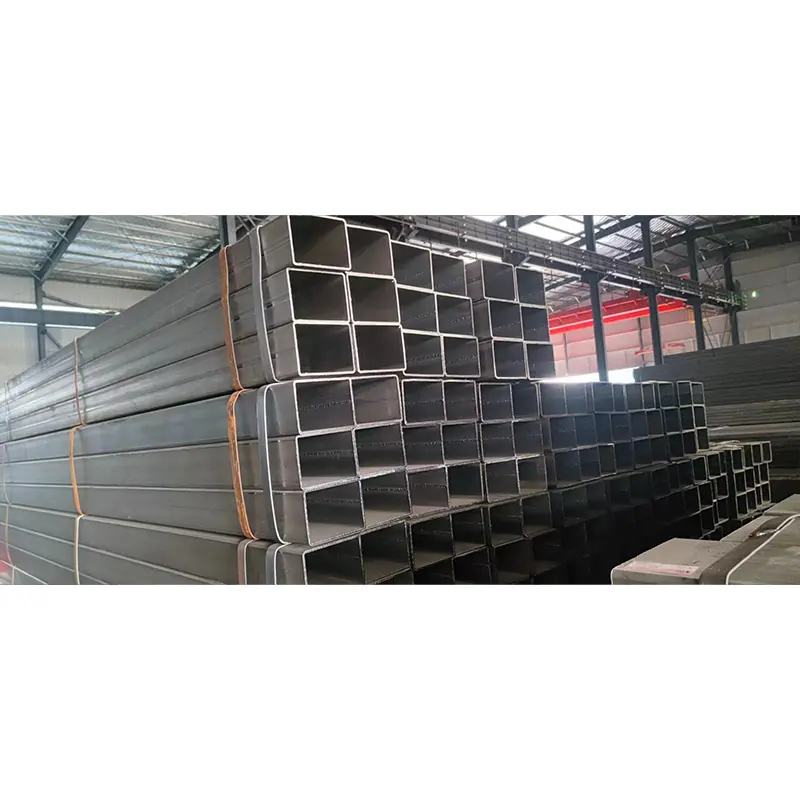

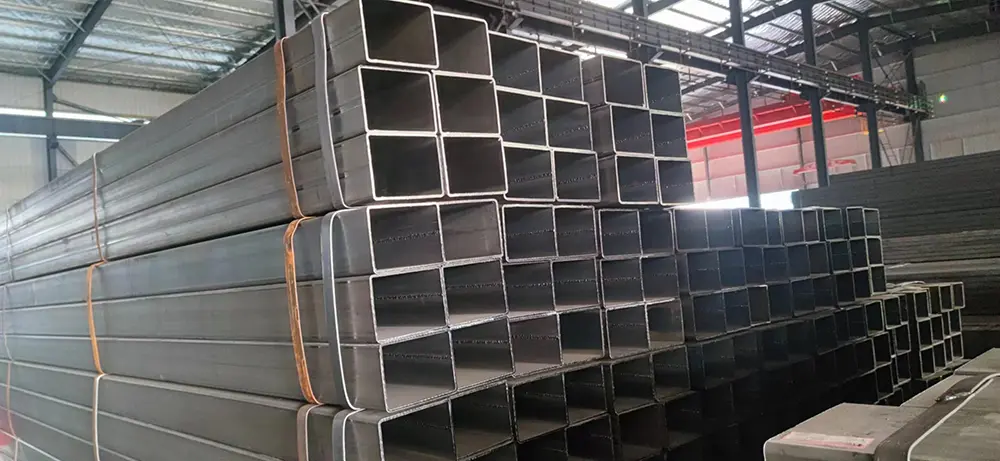

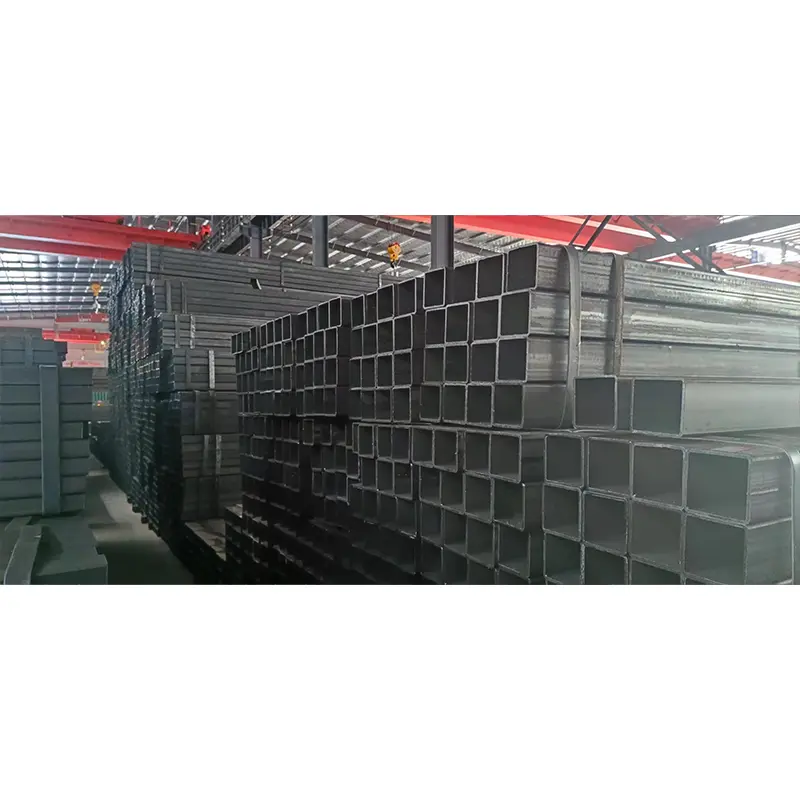

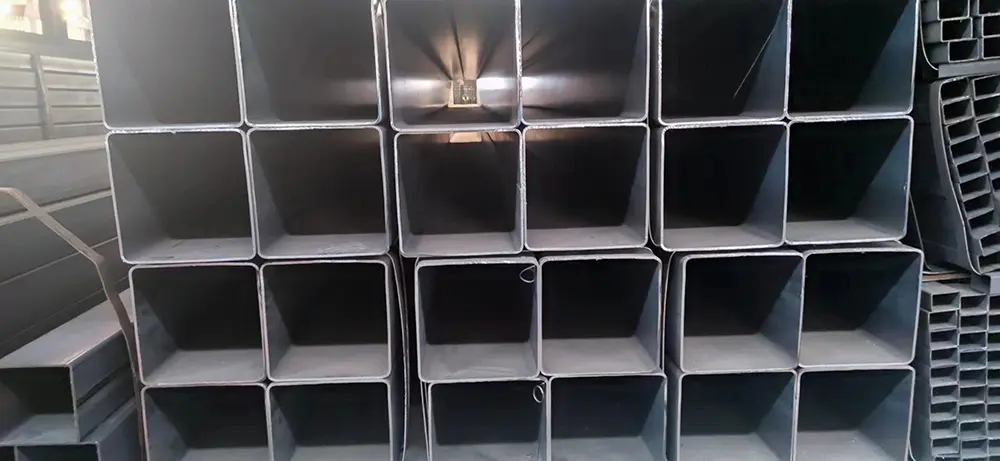

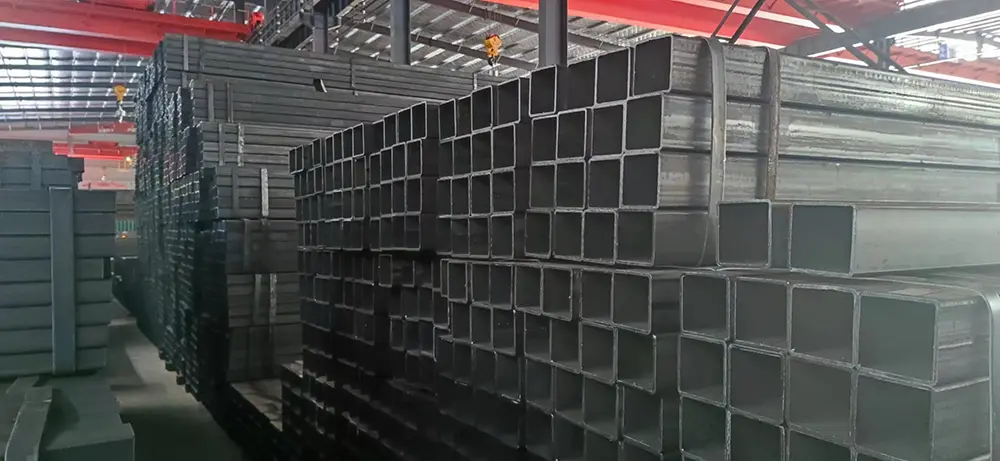

मोठ्या व्यासाचा काळा आयताकृती आणि चौरस स्टील ट्यूब

ZHONGTIAN मोठ्या व्यासाच्या काळ्या आयताकृती आणि स्क्वेअर स्टील ट्यूब हेवी-ड्यूटी स्ट्रक्चरल ट्यूब श्रेणीतील आहे, ज्याला 100mm किंवा त्याहून अधिक बाजूच्या लांबीने वैशिष्ट्यीकृत केले आहे, मोठ्या क्रॉस-सेक्शनच्या लोड-बेअरिंग आवश्यकतांशी जुळण्यासाठी तत्सम वाढलेल्या भिंतीची जाडी आहे. हे उत्पादन मोठ्या-प्रमाणातील प्रकल्पांमध्ये पारंपारिक लहान-व्यास पाईप्सच्या लागू होण्यातील अंतर भरून काढते आणि पारंपारिक एच-बीम, आय-बीम आणि वेल्डेड संमिश्र विभागांसाठी एक उत्कृष्ट पर्याय आहे.

उत्पादन वैशिष्ट्ये

1. स्ट्रक्चरल डिझाइन

मोठ्या व्यासाच्या काळ्या आयताकृती आणि चौकोनी स्टीलच्या नळ्या बंद पोकळ विभाग डिझाइन वापरतात, समान वजनाच्या खुल्या स्टील प्रोफाइलच्या तुलनेत उच्च टॉर्शनल कडकपणा आणि वाकणे प्रतिरोध प्रदान करतात. चौरस आणि आयताकृती आकार देखील स्टील स्ट्रक्चर फॅब्रिकेशन दरम्यान कनेक्शन, वेल्डिंग आणि असेंब्ली सुलभ करते.

2. काळ्या पृष्ठभागाची स्थिती

ट्यूब पृष्ठभाग स्टील उत्पादन दरम्यान व्युत्पन्न ब्लॅक ऑक्साइड स्केल राखून ठेवते. डिलिव्हरीपूर्वी कोणतेही गंजण कोटिंग लागू केले जात नसल्यामुळे, ग्राहक पेंटिंग, शॉट ब्लास्टिंग, पावडर कोटिंग किंवा हॉट डिप गॅल्वनाइझिंगसह प्रकल्पाच्या परिस्थितीनुसार योग्य पृष्ठभाग संरक्षण पद्धती निवडू शकतात.

3. हेवी ड्यूटी पोझिशनिंग

लहान आणि मध्यम आकाराच्या चौरस नळ्यांच्या तुलनेत, मोठ्या व्यासाच्या चौरस नळ्या प्रामुख्याने उच्च स्थिरता आणि लोड क्षमता आवश्यक असलेल्या संरचनात्मक अनुप्रयोगांसाठी डिझाइन केल्या आहेत. ते सामान्यतः स्तंभ, समर्थन फ्रेम, उपकरणे बेस आणि पायाभूत सुविधा घटकांसाठी निवडले जातात.

उत्पादन वर्गीकरण

1. जलमग्न आर्क वेल्डेड मोठी स्क्वेअर ट्यूब

मोठ्या स्टील प्लेट्स चौरस किंवा आयताकृती विभागात तयार केल्या जातात आणि बुडलेल्या आर्क वेल्डिंग तंत्रज्ञानाचा वापर करून वेल्डेड केल्या जातात. उत्कृष्ट वेल्डिंग ताकद आणि संरचनात्मक विश्वासार्हतेसह ही पद्धत अल्ट्रा-मोठ्या आकारासाठी आणि जाड भिंतीच्या आवश्यकतांसाठी योग्य आहे.

2. उच्च वारंवारता वेल्डेड मोठ्या स्क्वेअर ट्यूब

स्टीलच्या पट्ट्या सतत रोलर्सद्वारे तयार केल्या जातात आणि उच्च-फ्रिक्वेंसी प्रतिरोधक वेल्डिंग वापरून वेल्डेड केल्या जातात. ही प्रक्रिया सामान्यतः वापरल्या जाणाऱ्या मोठ्या व्यासाच्या आकारांसाठी चांगली मितीय अचूकता, कार्यक्षम उत्पादन आणि स्पर्धात्मक किंमत प्रदान करते.

3. सीमलेस मोठी स्क्वेअर ट्यूब

गोल सीमलेस स्टील ट्यूब्सवर हॉट रोलिंग किंवा कोल्ड ड्रॉइंग पद्धतींद्वारे चौरस किंवा आयताकृती विभागात प्रक्रिया केली जाते. वेल्डिंग सीमशिवाय, ते विशेष औद्योगिक अनुप्रयोगांसाठी उच्च दाब प्रतिरोध आणि प्रभाव कार्यप्रदर्शन प्रदान करतात.

तांत्रिक तपशील

साहित्य निवड

1. Q235B स्ट्रक्चरल स्टील

मोठ्या व्यासाच्या काळ्या आयताकृती आणि चौकोनी नळ्यांसाठी Q235B ही सर्वात सामान्यपणे निवडलेली सामग्री आहे. हे चांगले वेल्डेबिलिटी, संतुलित ताकद आणि किफायतशीर खर्च देते, ज्यामुळे ते औद्योगिक इमारती, स्टील फ्रेम्स आणि सामान्य संरचनात्मक अनुप्रयोगांसाठी योग्य बनते.

2. Q355B उच्च शक्तीचे स्टील

Q355B Q235B च्या तुलनेत उच्च उत्पन्न शक्ती आणि सुधारित संरचनात्मक कार्यप्रदर्शन प्रदान करते. हे सामान्यतः ब्रिज सपोर्ट्स, जड उपकरण फ्रेम्स, आउटडोअर स्ट्रक्चर्स आणि उच्च सुरक्षा मार्जिन आवश्यक असलेल्या प्रकल्पांसाठी वापरले जाते.

3. विशेष मिश्र धातु स्टील

उच्च-तापमान, उच्च-दाब किंवा विशेष यांत्रिक अनुप्रयोगांसाठी, अभियांत्रिकी आवश्यकतांनुसार 20#, 16Mn आणि 15CrMo सारख्या सामग्रीचा पुरवठा केला जाऊ शकतो.

अभियांत्रिकी अनुप्रयोग

1.हेवी स्टील बिल्डिंग स्ट्रक्चर्स

मोठ्या व्यासाच्या काळ्या आयताकृती आणि चौकोनी नळ्या मोठ्या प्रमाणावर मुख्य स्तंभ, सपोर्ट बीम, छतावरील संरचना आणि औद्योगिक वनस्पती, गोदामे आणि पूर्वनिर्मित इमारतींमध्ये फ्रेमवर्क घटक म्हणून वापरल्या जातात. त्यांची उच्च कडकपणा दीर्घकालीन भारांच्या अंतर्गत संरचनात्मक स्थिरता राखण्यास मदत करते.

2.सेतू आणि पायाभूत सुविधा प्रकल्प

मोठा विभाग आकार आणि मजबूत भार क्षमता या नळ्या पुलाच्या सहाय्यक सपोर्ट, महामार्ग सुविधा, शहरी संरचना आणि पाइपलाइन कॉरिडॉर सपोर्टसाठी योग्य बनवतात.

3.जड मशिनरी उत्पादन

जड उपकरणांच्या निर्मितीमध्ये, या नळ्यांचा वापर मशीन बेस, बांधकाम उपकरण फ्रेम्स, पोर्ट मशीनरी स्ट्रक्चर्स आणि पवन उर्जा सपोर्ट घटकांसाठी केला जातो जेथे उच्च शक्ती आणि मितीय स्थिरता आवश्यक असते.

आंतरराष्ट्रीय अर्ज प्रकरणे

औद्योगिक गोदाम विस्तार प्रकल्प – सौदी अरेबिया (२०२२)

सौदी अरेबियामधील लॉजिस्टिक वेअरहाऊस विस्तार प्रकल्पाने मुख्य सपोर्ट फ्रेमवर्कसाठी Q355B मोठ्या व्यासाच्या काळ्या आयताकृती स्टीलच्या नळ्या निवडल्या. प्रकल्पासाठी उच्च तापमान आणि छतावरील जड भार हाताळण्यास सक्षम स्टील विभाग आवश्यक आहेत. ऑन-साइट अँटी-कॉरोझन कोटिंग प्राप्त करण्यापूर्वी ट्यूब स्ट्रक्चरल कॉलम्स आणि बीममध्ये तयार केल्या गेल्या, दीर्घकालीन संरचनात्मक स्थिरता राखून बांधकाम कार्यक्षमता सुधारली.

ब्रिज सपोर्ट स्ट्रक्चर प्रोजेक्ट – तुर्की (2023)

तुर्कस्तानमधील एका पुलाच्या सहाय्यक संरचनेच्या प्रकल्पात वेल्डेड मोठ्या व्यासाच्या ब्लॅक स्क्वेअर ट्यूबचा आधार घटक म्हणून वापर केला गेला. फील्ड वेल्डिंगसाठी ग्राहकाला उच्च झुकणारा प्रतिकार आणि अचूक मितीय नियंत्रण आवश्यक आहे. पारंपारिक स्टील प्रोफाइलच्या तुलनेत निवडलेल्या 400×400mm जाडीच्या भिंतींच्या नळ्यांनी फॅब्रिकेशन क्लिष्टता कमी केली.

हेवी इक्विपमेंट प्लॅटफॉर्म – ऑस्ट्रेलिया (२०२१)

ऑस्ट्रेलियातील अभियांत्रिकी उपकरणे निर्मात्याने जड मशिनरी प्लॅटफॉर्मसाठी Q355B मोठ्या आयताकृती नळ्या वापरल्या. बंद पोकळ रचना उत्कृष्ट कंपन प्रतिरोध प्रदान करते आणि पारंपारिक घन स्टील विभागांच्या तुलनेत समर्थन फ्रेमचे वजन कमी करण्यास मदत करते.

कार्यप्रदर्शन फायदे

अर्ज निवड मार्गदर्शक

योग्य उत्पादन निवडणे

1. लोडनुसार जाडी निवडा

जड स्तंभ, मशिनरी बेस आणि पायाभूत सुविधांसाठी, 8 मिमी किंवा त्याहून अधिक भिंतीची जाडी सामान्यतः शिफारसीय आहे. पातळ भिंतीच्या मोठ्या व्यासाच्या नळ्या मोठ्या लोड-बेअरिंग स्ट्रक्चर्ससाठी वापरल्या जाऊ नयेत.

2. पर्यावरणासह सामग्री जुळवा

Q235B सामान्य संरचनात्मक अनुप्रयोगांसाठी योग्य आहे. Q355B हे भारी भार, मोठे स्पॅन, कमी-तापमान वातावरण किंवा उच्च संरचनात्मक विश्वासार्हतेची आवश्यकता असलेल्या प्रकल्पांसाठी निवडले पाहिजे.

3. योजना गंज संरक्षण

काळ्या आयताकृती आणि चौकोनी नळ्या संरक्षक आवरणाशिवाय पुरवल्या जात असल्यामुळे, बाह्य प्रकल्पांनी पेंटिंग किंवा हॉट डिप गॅल्वनाइझिंग यांसारख्या फॅब्रिकेशननंतर पृष्ठभागावर योग्य उपचार लागू केले पाहिजेत.

वारंवार विचारले जाणारे प्रश्न

1. मोठ्या व्यासाची काळी आयताकृती आणि चौरस स्टीलची नळी काय मानली जाते?

साधारणपणे, 100 मिमी किंवा त्यापेक्षा जास्त लांबीच्या चौरस आणि आयताकृती नळ्या मोठ्या व्यासाच्या उत्पादनांमध्ये वर्गीकृत केल्या जातात. 300 मिमी वरील आकार बहुतेकदा अति-मोठे विभाग मानले जातात.

2. कोणती सामग्री सामान्यतः वापरली जाते?

Q235B ही त्याच्या चांगल्या वेल्डेबिलिटी आणि किमतीच्या कार्यक्षमतेमुळे सामान्य संरचनांसाठी मानक निवड आहे. Q355B हे हेवी-ड्यूटी स्ट्रक्चर्ससाठी प्राधान्य दिले जाते ज्यांना जास्त ताकद लागते.

3. कोणत्या भिंती जाडी उपलब्ध आहेत?

सामान्य भिंतीची जाडी 4 मिमी ते 50 मिमी पर्यंत असते. हेवी स्ट्रक्चरल प्रकल्प सामान्यत: लोड आवश्यकतांवर अवलंबून 8 मिमी ते 20 मिमी जाडी निवडतात.

4. ट्यूबवरील काळी पृष्ठभाग काय आहे?

काळी पृष्ठभाग स्टीलच्या उत्पादनादरम्यान तयार होणारी नैसर्गिक लोह ऑक्साईड स्केल आहे. हे कोटिंग नाही आणि दीर्घकालीन गंज संरक्षण प्रदान करत नाही.

5. मोठ्या व्यासाच्या काळ्या चौरस नळ्या घराबाहेर वापरल्या जाऊ शकतात?

होय, परंतु अतिरिक्त गंज संरक्षण आवश्यक आहे. आउटडोअर ऍप्लिकेशन्ससाठी सामान्यतः पृष्ठभागाची साफसफाई आवश्यक असते त्यानंतर पेंटिंग, पावडर कोटिंग किंवा हॉट डिप गॅल्वनाइजिंगची आवश्यकता असते.

6. मोठ्या ब्लॅक स्क्वेअर ट्यूब आणि एच बीममध्ये काय फरक आहे?

मोठ्या आयताकृती नळ्या त्यांच्या बंद भागामुळे चांगले टॉर्शनल प्रतिरोध प्रदान करतात, तर एच बीम लाँग स्पॅन बेंडिंग ऍप्लिकेशन्ससाठी प्राधान्य देतात.

7. सानुकूलित आकाराचे उत्पादन केले जाऊ शकते?

होय. अभियांत्रिकी रेखाचित्रांनुसार उत्पादक सानुकूलित परिमाणे, भिंतीची जाडी, लांबी आणि साहित्य ग्रेड देऊ शकतात.

8. कोणती दर्जेदार कागदपत्रे उपलब्ध आहेत?

पात्र पुरवठादार प्रकल्प आवश्यकतांनुसार साहित्य प्रमाणपत्रे, मितीय तपासणी अहवाल आणि वेल्डिंग गुणवत्ता तपासणी रेकॉर्ड प्रदान करू शकतात.
