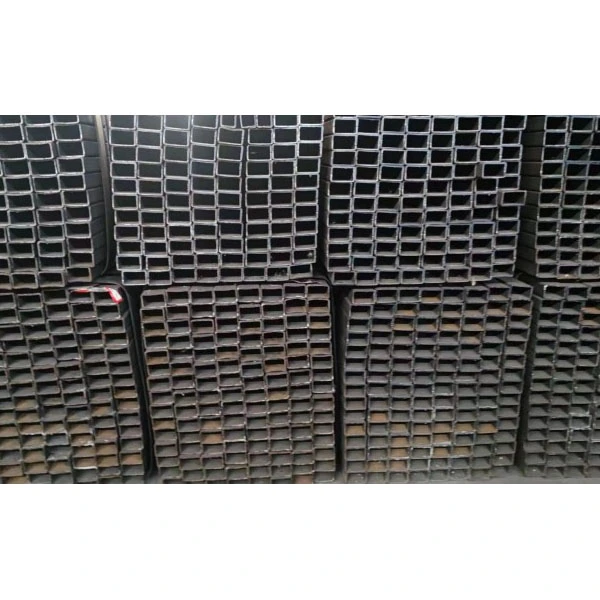

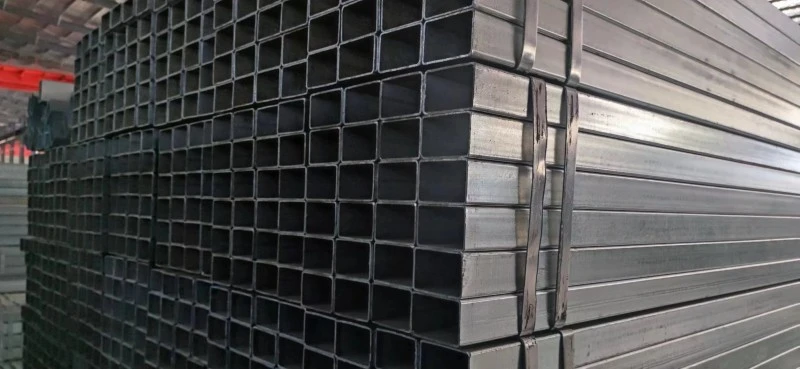

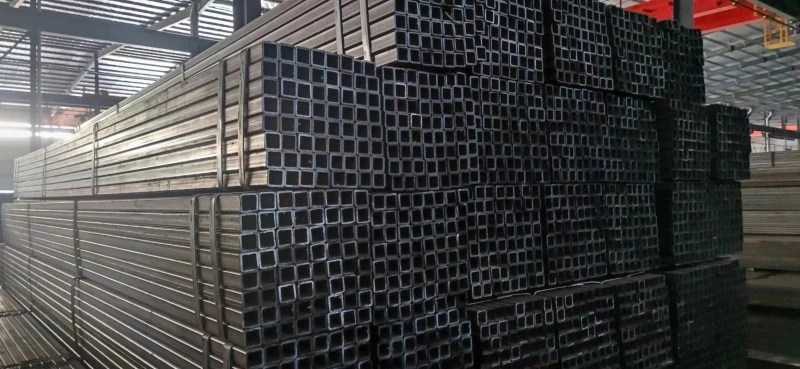

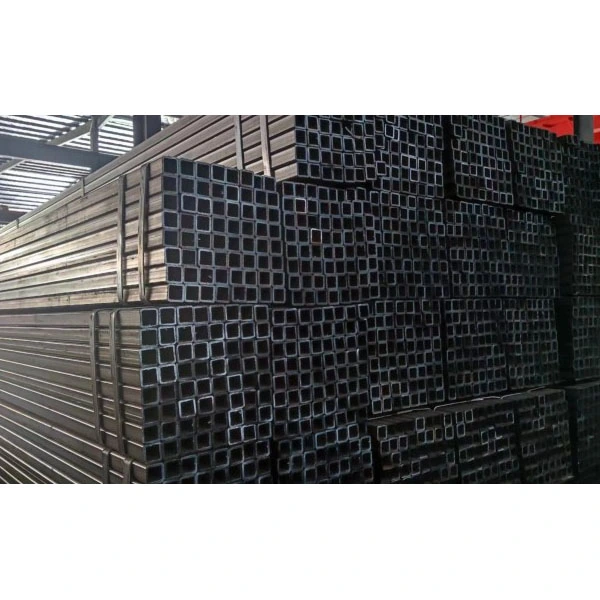

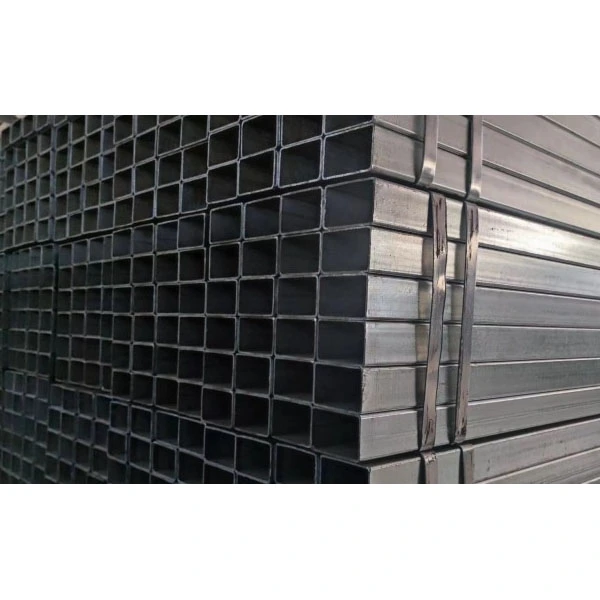

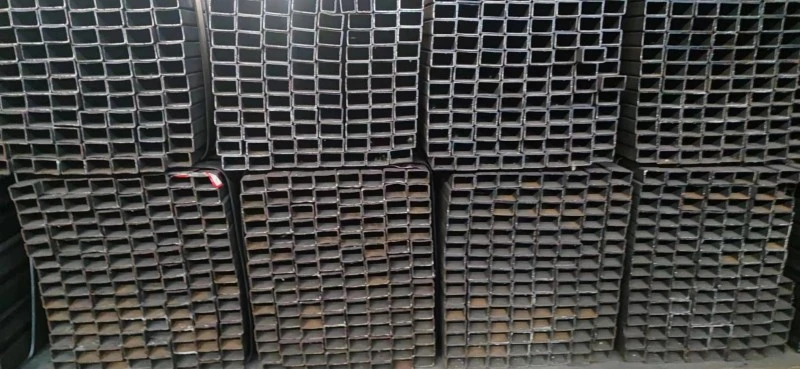

आयताकृती आणि चौरस स्टील ट्यूब

ZHONGTIAN च्या आयताकृती आणि स्क्वेअर स्टील ट्यूब्स, प्रामुख्याने कोल्ड बेंडिंग आणि उच्च-फ्रिक्वेंसी वेल्डिंग प्रक्रियेचा वापर करून उत्पादित, उत्कृष्ट सर्वसमावेशक कार्यक्षमतेसह संरचनात्मक प्रोफाइल आहेत. प्रमाणित उत्पादन प्रक्रिया आणि कठोर गुणवत्ता नियंत्रण प्रणालीचा वापर करून, उत्पादने विस्तृत वैशिष्ट्ये, उत्कृष्ट कडकपणा, सुलभ स्थापना आणि उच्च किंमत-प्रभावीता देतात. R&D, उत्पादन आणि विक्री एकत्रित करणारा सर्वसमावेशक पुरवठादार म्हणून, ZHONGTIAN, चीनमध्ये स्थित, त्याच्या व्यावसायिक फॅक्टरी क्षमतांसह जागतिक ग्राहकांना सेवा देते. त्याची उत्पादने बांधकाम, नगरपालिका अभियांत्रिकी, यंत्रसामग्री, फोटोव्होल्टेइक आणि इतर उद्योगांमध्ये मोठ्या प्रमाणावर वापरली जातात, विविध अभियांत्रिकी प्रकल्पांसाठी विश्वसनीय सामग्री समाधान प्रदान करतात.

मूलभूत व्याख्या आणि तपशील

1. उत्पादन व्याख्या

- स्क्वेअर ट्यूब: समान लांबीच्या चारही बाजूंनी चौरस क्रॉस-सेक्शन (उदा. 20×20 मिमी).

- आयताकृती ट्यूब: असमान बाजूच्या लांबीसह आयताकृती क्रॉस-सेक्शन (उदा. 20×30 मिमी).

- प्रक्रियेचे वर्गीकरण: कोल्ड-बेंट हाय-फ्रिक्वेंसी वेल्डेड पाईप (मुख्य प्रवाहातील बाजारपेठ), सीमलेस स्क्वेअर आणि आयताकृती ट्यूब, हॉट-रोल्ड स्क्वेअर आणि आयताकृती ट्यूब.

2. मानक आकार श्रेणी

- स्क्वेअर ट्यूब: 20×20 मिमी～500×500 मिमी

- आयताकृती ट्यूब: 30×50 मिमी～200×400 मिमी

- भिंतीची जाडी: 0.8 मिमी～20 मिमी (जाड-भिंतीच्या नळ्या ≥6 मिमी)

- मानक लांबी: 6 मीटर, 9 मीटर, 12 मीटर; विनंतीनुसार उपलब्ध सानुकूल लांबी.

3. सामान्यतः वापरले जाणारे साहित्य

- Q235B: सामान्य-उद्देशाचे कार्बन स्टील, बांधकाम संरचना, विविध आधार आणि संरक्षक रेलिंगसाठी योग्य.

- Q355B/C/D/E: कमी मिश्रधातूचे उच्च-शक्तीचे स्टील, मुख्यत्वे स्टील स्ट्रक्चर बीम आणि कॉलम, लोड-बेअरिंग फ्रेम्स आणि औद्योगिक प्लांटमध्ये वापरले जाते.

- 20# आणि 45# स्टील: मशीनिंग, बुशिंग्ज, उपकरण फ्रेम्स इत्यादीसाठी योग्य.

- गॅल्वनाइज्ड स्टील: हॉट-डिप गॅल्वनाइज्ड आणि कोल्ड-डिप गॅल्वनाइज्ड वाणांमध्ये उपलब्ध, उत्कृष्ट गंज प्रतिरोधक आणि बाह्य सुविधा आणि फोटोव्होल्टेइक ब्रॅकेटसाठी योग्य.

4. मानके लागू

- GB/T 6728-2017 कोल्ड-फॉर्म्ड स्टील विभाग (सर्वाधिक प्रमाणात वापरलेले)

- GB/T 3094 कोल्ड-ड्रॉन स्पेशल-आकाराच्या स्टील ट्यूब्स

- GB/T 17239, GB/T 19418 वेल्डेड स्क्वेअर आणि आयताकृती ट्यूबसाठी संबंधित मानके

- गॅल्वनाइज्ड उत्पादने: GB/T 13912, GB/T 2518

उत्पादन प्रक्रिया

1. उच्च-फ्रिक्वेंसी वेल्डेड स्क्वेअर आणि आयताकृती नळ्या (मुख्य प्रवाहातील प्रक्रिया)

- कच्चा माल: हॉट-रोल्ड/कोल्ड-रोल्ड स्टील स्ट्रिप

- उत्पादन प्रवाह: अनकॉइलिंग → लेव्हलिंग → कातरणे → गोल नळ्यांमध्ये कोल्ड बेंडिंग → उच्च-फ्रिक्वेंसी रेझिस्टन्स वेल्डिंग → वेल्ड बीड काढणे → गोल नळ्यांचे चौकोनी/आयताकृतीमध्ये रूपांतर → आकार देणे आणि परिष्करण करणे → लांबीचे कटिंग → सरळ करणे आणि गुणवत्तापूर्ण तपासणी → गुणवत्तापूर्ण तपासणी

- उत्पादन वैशिष्ट्ये: उच्च मितीय अचूकता, गुळगुळीत पृष्ठभाग, उच्च उत्पादन कार्यक्षमता आणि परवडणारी किंमत.

2. सीमलेस स्क्वेअर आणि आयताकृती नळ्या

कोल्ड ड्रॉइंग आणि एक्सट्रूझनद्वारे सीमलेस गोल नळ्यांमधून तयार केले जाते, ज्यामध्ये ट्यूबच्या भिंतीवर वेल्ड सीम नसतात, उत्कृष्ट दाब प्रतिरोधक आणि एकूण ताकद प्रदर्शित करतात. प्रामुख्याने उच्च-दाब उपकरणे, अचूक यंत्रसामग्री आणि विशेष लोड-बेअरिंग स्ट्रक्चर्समध्ये वापरली जाणारी ही उत्पादने तुलनेने महाग आहेत.

3. हॉट-रोल्ड आयताकृती आणि चौरस स्टील ट्यूब

हे थेट गरम-रोलिंग प्रक्रियेचा वापर करून तयार केले जातात, प्रामुख्याने मोठ्या-आकाराचे, जाड-भिंतीच्या उत्पादनांचे उत्पादन करतात. स्टीलमध्ये उच्च शक्ती आणि कमी अवशिष्ट ताण आहे, ज्यामुळे ते हेवी स्टील संरचना अभियांत्रिकीसाठी एक पसंतीचे साहित्य बनते.

मुख्य कार्यप्रदर्शन फायदे

1.उच्च वाकलेली कडकपणा आणि उत्कृष्ट संरचनात्मक स्थिरता

जडत्वाचा मोठा क्षण, परिणामी उत्कृष्ट वाकणे आणि टॉर्सनल प्रतिकार होतो. समान वजनासाठी, त्याची एकूण कार्यक्षमता गोल नळ्यांपेक्षा श्रेष्ठ आहे, ज्यामुळे ते बीम, स्तंभ आणि एकूण फ्रेमसाठी आदर्श बनते.

2.नियमित क्रॉस-सेक्शन आणि साधी स्थापना

ट्यूब सरळ आहे आणि तिला तीक्ष्ण कडा आहेत, ज्यामुळे वेल्डिंग आणि बोल्ट करणे सोपे होते, मॉड्यूलर बांधकाम पद्धतींशी जुळवून घेता येते.

3.उच्च जागेचा वापर

कोनीय रचना भिंती आणि स्तंभांच्या विरूद्ध जवळच्या स्थापनेची परवानगी देते, परिणामी कॉम्पॅक्ट आणि सौंदर्यदृष्ट्या आनंददायक लेआउट ज्यामुळे प्रभावीपणे जागा वाचते.

4. उत्कृष्ट पृष्ठभाग गुणवत्ता आणि गंज प्रतिकार

पेंटिंग, गॅल्वनाइझिंग आणि पावडर कोटिंगसाठी योग्य, ते घराबाहेर आणि दमट वातावरणात विस्तारित कालावधीसाठी वापरले जाऊ शकते.

5.पूर्ण वैशिष्ट्ये आणि मजबूत अष्टपैलुत्व

उत्पादन श्रेणी लाइट-ड्युटी डेकोरेटिव्ह पाईप्सपासून ते हेवी-ड्यूटी लोड-बेअरिंग पाईप्सपर्यंत सर्वकाही समाविष्ट करते आणि अँगल स्टील, चॅनेल स्टील आणि सामान्य गोल पाईप्स बदलू शकते, परिणामी एकूण वापर खर्च कमी होतो.

अर्ज क्षेत्रे

1. बिल्डिंग स्टील स्ट्रक्चर्स: फॅक्टरी बीम आणि कॉलम्स, स्टील फ्रेम्स, कॉलम्स, रूफ पर्लिन, पडदे वॉल जॉइस्ट

2. म्युनिसिपल इंजिनिअरिंग: रोड रेलिंग, स्ट्रीटलाईट पोल, ट्रॅफिक सपोर्ट, ब्रिज रेलिंग, म्युनिसिपल सपोर्टिंग सपोर्ट

3. मशिनरी मॅन्युफॅक्चरिंग: इक्विपमेंट फ्रेम्स, इक्विपमेंट बेस, वर्कबेंच, कन्व्हेयर सपोर्ट, बॉक्स स्ट्रक्चर्स

4. फोटोव्होल्टेइक आणि नवीन ऊर्जा: फोटोव्होल्टेइक सपोर्ट्स, एनर्जी स्टोरेज कॅबिनेट फ्रेम्स, पवन पॉवर सपोर्टिंग स्ट्रक्चरल घटक

5. सजावट अभियांत्रिकी: पडद्याच्या भिंती बांधणे, आतील आणि बाहेरील विभाजने, सजावटीचे डिस्प्ले रॅक, वेअरहाऊस रॅक

6. ऑटोमोटिव्ह आणि लॉजिस्टिक्स: वाहन फ्रेम्स, ऑटोमोटिव्ह चेसिस भाग, कंटेनर संरचना

7. शेती आणि हरितगृहे: हरितगृह फ्रेम्स, हरितगृह समर्थन संरचना

व्यावहारिक अनुप्रयोग प्रकरणे

केस स्टडी: वायव्य चीनमध्ये मोठ्या प्रमाणात फोटोव्होल्टेइक पॉवर स्टेशन प्रकल्प

गान्सू प्रांतातील 50 मेगावॅटच्या फोटोव्होल्टेइक पॉवर स्टेशनने फोटोव्होल्टेइक सपोर्ट सिस्टीम तयार करण्यासाठी झोंगटियन Q355B हॉट-डिप गॅल्वनाइज्ड आयताकृती ट्यूबिंग (120×80×4 मिमी) वापरली.

- प्रकल्प आव्हाने: स्थानिक भागात जोरदार वारे आणि तापमानातील तीव्र बदलांचा अनुभव येतो, ज्यासाठी समर्थन संरचनाला अपवादात्मक संरचनात्मक स्थिरता आणि गंज प्रतिकार असणे आवश्यक आहे.

- उपाय: आयताकृती आणि चौकोनी स्टीलच्या नळ्यांमध्ये गॅल्वनाइज्ड लेयरची जाडी 550 ग्रॅम प्रति चौरस मीटर असते, ज्यामुळे उत्कृष्ट गंज संरक्षण मिळते. उच्च-शक्तीची Q355B सामग्री 25 मीटर प्रति सेकंदापर्यंत वाऱ्याचा भार सहन करू शकते आणि आयताकृती क्रॉस-सेक्शन फोटोव्होल्टेइक पॅनेलची अधिक तर्कसंगत व्यवस्था आणि अधिक कार्यक्षम जागेचा वापर करण्यास अनुमती देते.

- प्रकल्पाचे परिणाम: संपूर्ण प्रक्रियेदरम्यान कोणत्याही गुणवत्तेच्या समस्यांशिवाय प्रकल्प 2025 मध्ये यशस्वीरित्या पूर्ण झाला. अत्यंत हवामानाच्या परिस्थितीतही समर्थन संरचना स्थिर राहिली आणि पारंपारिक कोन स्टील सोल्यूशन्सच्या तुलनेत, त्यानंतरच्या देखभालीचा खर्च 30% ने कमी झाला.

गुणवत्ता तपासणी मानके:

1. देखावा तपासणी: पृष्ठभाग क्रॅक, पट आणि स्पष्ट डेंट्सपासून मुक्त असणे आवश्यक आहे; ट्यूबच्या कडा आणि कोपरे स्पष्ट आणि नियमित असणे आवश्यक आहे.

2. मितीय तपासणी: बाजूची लांबी, भिंतीची जाडी, अनुलंबता, सरळपणा आणि टॉर्शन तपासा.

3. यांत्रिक कार्यप्रदर्शन चाचणी: सामग्रीच्या गरजेनुसार तन्य, वाकणे, सपाट करणे आणि प्रभाव चाचण्या करा.

4. वेल्ड तपासणी: उच्च-फ्रिक्वेंसी वेल्डेड पाईप्समध्ये अखंड वेल्ड्स असणे आवश्यक आहे, क्रॅक आणि अपूर्ण वेल्ड्सपासून मुक्त.

5. गॅल्वनाइज्ड कोटिंग तपासणी: गॅल्वनाइज्ड पाईप्ससाठी, कोटिंगची जाडी आणि चिकटपणा तपासा आणि मीठ स्प्रे चाचणी करा.

उत्पादन वर्गीकरण

1. सामग्रीनुसार: सामान्य कार्बन स्टील, लो-अलॉय हाय-स्ट्रेंथ स्टील, गॅल्वनाइज्ड स्टील पाइप, स्टेनलेस स्टील पाइप

2. भिंतीच्या जाडीनुसार: पातळ-भिंती असलेला पाइप (≤3 मिमी), मध्यम-भिंतीचा पाइप, जाड-भिंतीचा पाइप (≥6 मिमी)

3. पृष्ठभाग उपचाराद्वारे: ब्लॅक पाईप (बेअर पाईप), हॉट-डिप गॅल्वनाइज्ड पाईप, कोल्ड-डिप गॅल्वनाइज्ड पाईप, पेंट केलेले पाईप, पावडर-लेपित पाईप

4. उत्पादन प्रक्रियेद्वारे: उच्च-फ्रिक्वेंसी वेल्डेड पाईप, सीमलेस पाईप, हॉट-रोल्ड पाईप

समान उत्पादनांची तुलना

1. आयताकृती आणि चौरस पाईप VS गोल पाईप

- आयताकृती आणि चौकोनी पाईप: उच्च वाकणारा कडकपणा, सोयीस्कर स्थापना, उच्च जागेचा वापर

- गोल पाईप: उत्कृष्ट टॉर्शनल कामगिरी, द्रव वाहतुकीसाठी अधिक योग्य, कमी वारा प्रतिरोध

2. आयताकृती आणि चौरस पाईप VS चॅनेल स्टील / कोन स्टील

- आयताकृती आणि चौकोनी पाईप: बंद क्रॉस-सेक्शन, उच्च कडकपणा, मजबूत टॉर्सनल प्रतिकार, सहजपणे विकृत होत नाही, व्यवस्थित आणि सुंदर देखावा

- चॅनेल स्टील / अँगल स्टील: क्रॉस-सेक्शन उघडा, कमकुवत एकंदर कडकपणा, वळणे आणि विकृत करणे सोपे, खराब गंज प्रतिकार

वारंवार विचारले जाणारे प्रश्न

Q1: आयताकृती आणि स्क्वेअर स्टील म्हणजे काय? ट्यूब?

A: स्क्वेअर आणि आयताकृती स्टील पाईप्स हे चौरस किंवा आयताकृती क्रॉस-सेक्शन असलेले पोकळ स्टीलचे पदार्थ आहेत, ज्यांना स्क्वेअर ट्यूब किंवा आयताकृती ट्यूब देखील म्हणतात. उत्पादने प्रामुख्याने कोल्ड बेंडिंग आणि उच्च-फ्रिक्वेंसी वेल्डिंग प्रक्रिया वापरून तयार केली जातात, परंतु सीमलेस आणि हॉट-रोल्ड प्रकार देखील उपलब्ध आहेत. ते स्ट्रक्चरल बांधकाम, समर्थन फॅब्रिकेशन, अभियांत्रिकी लोड-बेअरिंग आणि सजावट मध्ये मोठ्या प्रमाणावर वापरले जातात.

Q2: चौरस आणि आयताकृती ट्यूबमध्ये काय फरक आहे?

A: चौकोनी नळ्यांना समान लांबीच्या चार बाजू असतात (उदा. 100×100 मिमी), परिणामी सर्व दिशांना एकसमान ताण वितरण होते; आयताकृती नळ्यांमध्ये असमान बाजूची लांबी (उदा. 100×50 मिमी) असते, ज्यामुळे ताणाच्या दिशेवर आणि लोड-बेअरिंगच्या वेगवेगळ्या आवश्यकतांशी जुळवून घेण्याच्या आधारावर लवचिक निवड होऊ शकते.

Q3: पातळ-भिंती, मध्यम-भिंती आणि जाड-भिंतीच्या नळ्यांमध्ये फरक कसा करायचा?

उ: उद्योग-मानक वर्गीकरण खालीलप्रमाणे आहे:

- पातळ-भिंतीच्या नळ्या: भिंतीची जाडी ≤ 3 मिमी, मुख्यतः सजावटीच्या डिझाइन आणि हलके समर्थनांसाठी वापरली जाते.

- मध्यम-भिंतीच्या नळ्या: भिंतीची जाडी 3-6 मिमी, सामान्य संरचनात्मक अनुप्रयोगांसाठी वापरली जाते.

- जाड-भिंतीच्या नळ्या: भिंतीची जाडी ≥ 6 मिमी, लोड-बेअरिंग बीम आणि कॉलम आणि हेवी-ड्यूटी सपोर्ट स्ट्रक्चर्ससाठी योग्य.
